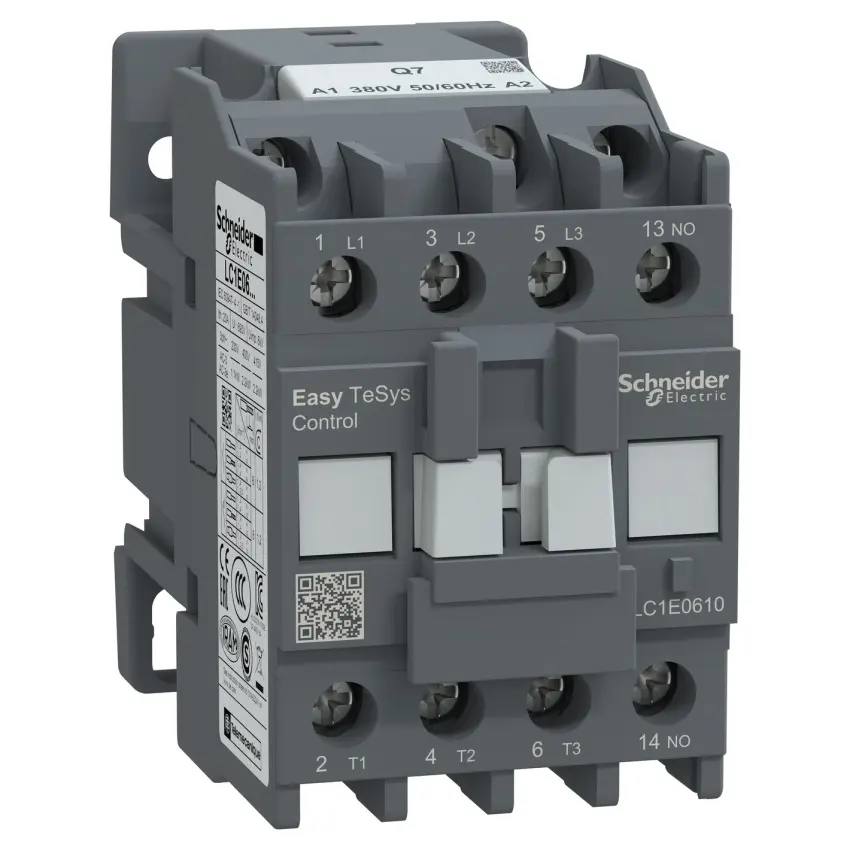

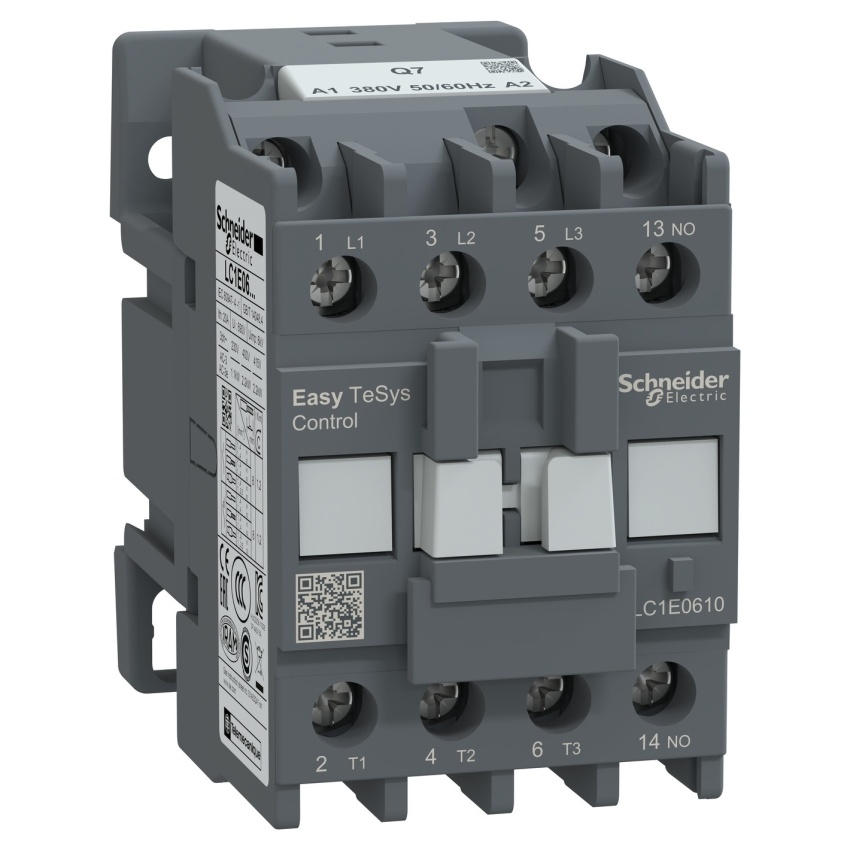

SCHNEIDER TESYS E LC1E0610Q7 STYKAČ 3P 6A 1Z CÍVKA 380V AC 50/60HZ

Stykač TeSys EasyPact TVS LC1E0610Q7, 3P, 6 A, cívka 380 V AC – kompaktní stykač pro motor... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480973 Zkopírováno

Kód dodavatele: LC1E0610Q7 Zkopírováno

EAN: 3606480650291 Zkopírováno

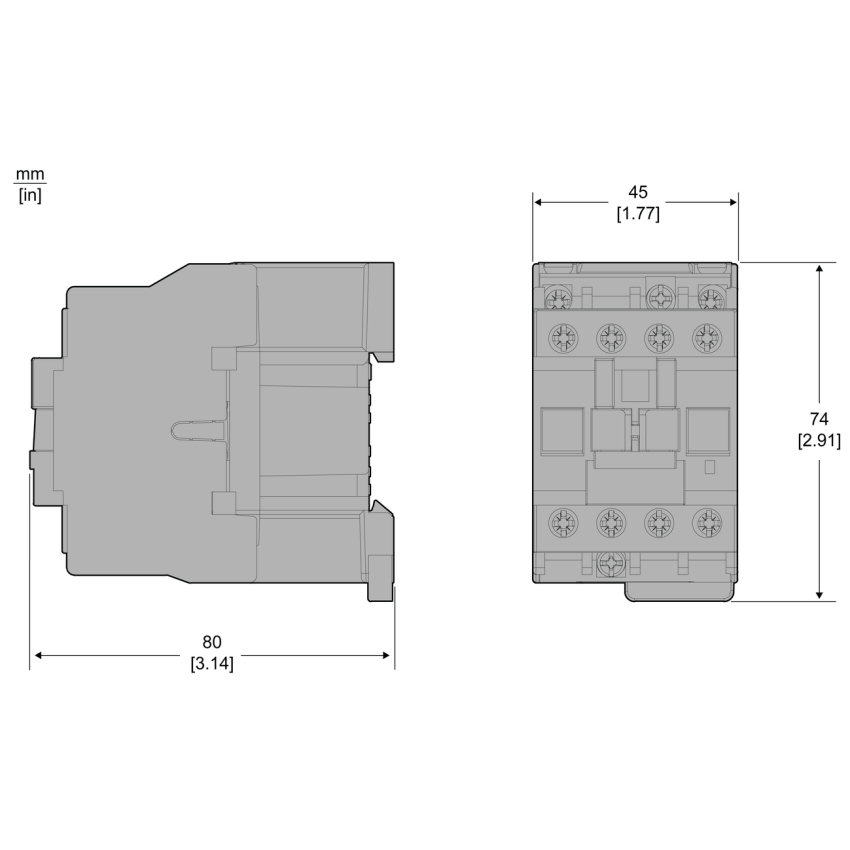

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS LC1E0610Q7, 3P, 6 A, cívka 380 V AC – kompaktní stykač pro motorové aplikace do 2,2 kW. Je třípólové zařízení navržené pro efektivní spínání třífázových motorů s proudem do 6 A a výkonem až 2,2 kW při napětí do 440 V (AC-3).

Vybaven je cívkou na 380 V AC s frekvencí 50/60 Hz a jedním vestavěným pomocným kontaktem (1x NO). Stykač nabízí snadné připojení přes šroubové svorky a kompaktní konstrukci o šířce 45 mm, což umožňuje instalaci i v omezeném prostoru. Vysoká spolehlivost zařízení je podpořena elektrickou životností 1,4 milionu cyklů a mechanickou životností až 10 milionů cyklů. Montáž je možná na DIN lištu a provozní teplota se pohybuje v rozmezí -5 °C až +55 °C. Stykač bez snížení výkonu pracuje až do výšky 3000 m n. m. Produkt je certifikován dle IEC, CCC a EAC a splňuje ekologické požadavky Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 6 A / 2,2 kW při 440 V
  • Cívka 380 V AC, 50/60 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Provozní rychlost až 1800 cyklů za hodinu
  • Šroubové svorky pro rychlé napájecí a řídicí připojení
  • Kompaktní šířka: 45 mm
  • Montáž na DIN lištu
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do výšky 3000 m n. m.
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 380 - 380 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 380 - 380 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 380 - 380 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 380 - 380 V
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
