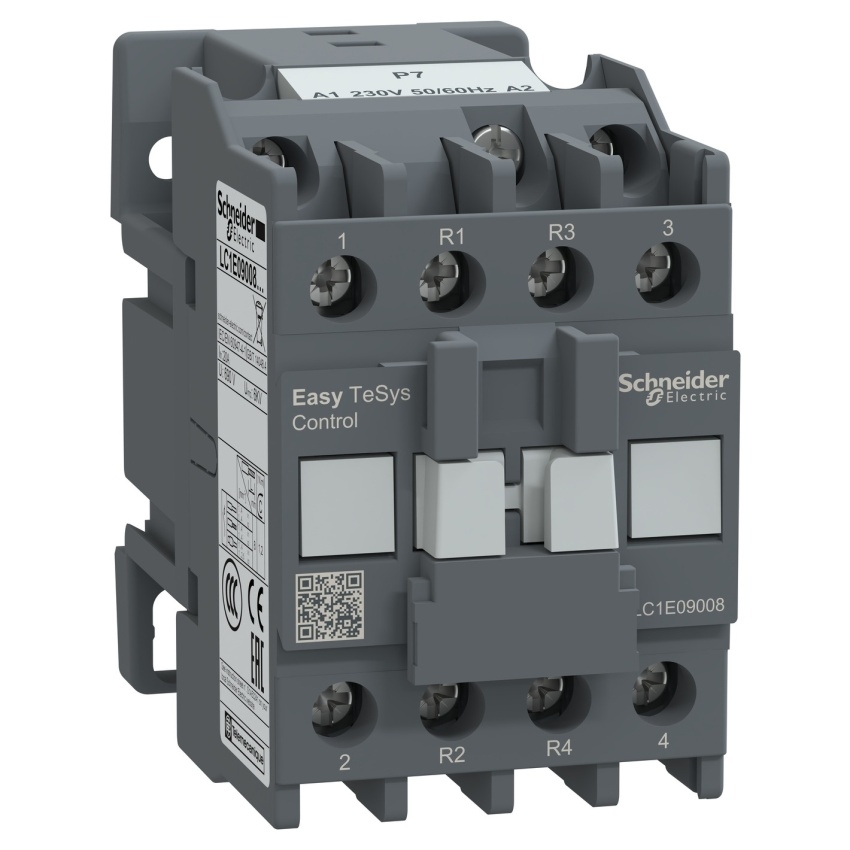

SCHNEIDER TESYS E LC1E09008P7 STYKAČ 2Z+2V 20A CÍVKA 230V AC 50/60HZ

Stykač TeSys Easy LC1E09008P7, 4P (2x NO + 2x NC), 20 A, cívka 230 V AC – flexibilní styka... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480977 Zkopírováno

Kód dodavatele: LC1E09008P7 Zkopírováno

EAN: 3606480664229 Zkopírováno

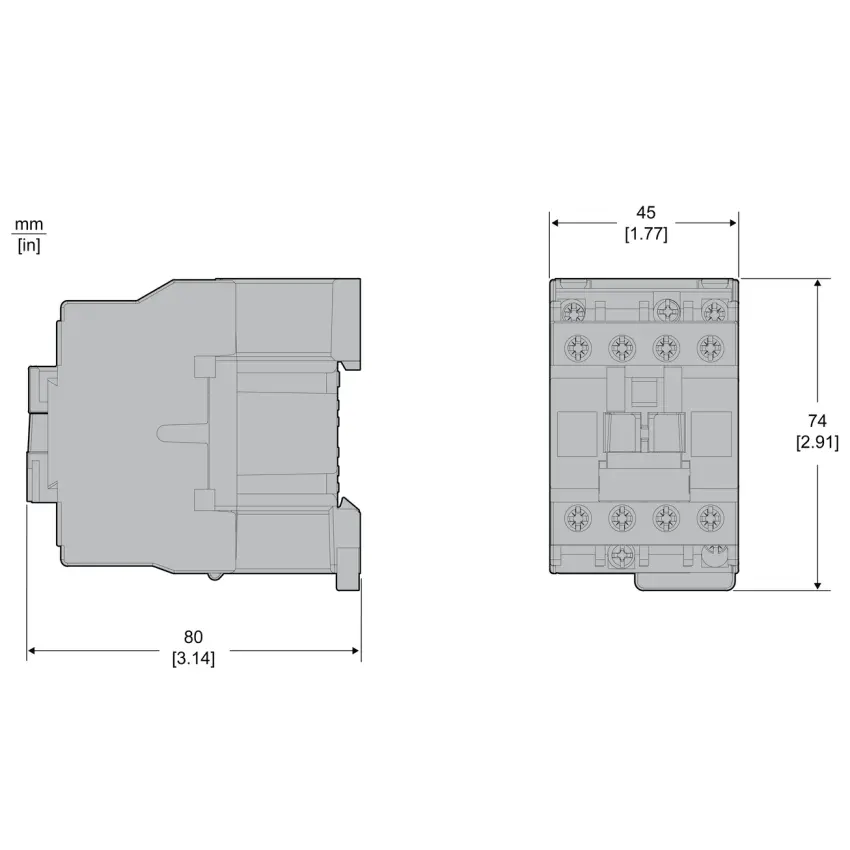

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys Easy LC1E09008P7, 4P (2x NO + 2x NC), 20 A, cívka 230 V AC – flexibilní stykač pro univerzální spínání. Je čtyřpólový stykač s kontaktní konfigurací 2x NO + 2x NC (2Z + 2V), určený pro spínání obvodů s proudem do 20 A v režimu AC-1.

Vybaven je cívkou na 230 V AC (50/60 Hz), která zajišťuje spolehlivé ovládání v běžných průmyslových i komerčních aplikacích. Díky kombinaci spínacích a rozpínacích kontaktů je vhodný pro řídicí obvody s vyšší variabilitou požadavků. Stykač se montuje na DIN lištu a připojuje pomocí šroubových svorek. Nabízí kompaktní konstrukci a dlouhou životnost, což z něj činí ideální volbu pro automatizační i distribuční aplikace.

Klíčové vlastnosti

  • 4pólový stykač s konfigurací 2x NO + 2x NC (2Z + 2V)
  • Jmenovitý proud: 20 A (AC-1)
  • Cívka 230 V AC, 50/60 Hz
  • Univerzální použití pro řízení i spínání zátěží
  • Montáž na DIN lištu
  • Šroubové svorky pro pevné připojení
  • Kompaktní provedení vhodné do rozvaděčů
  • Spolehlivá konstrukce od výrobce Schneider Electric
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 2
Počet hlavních rozpojovacích kontaktů 2
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
