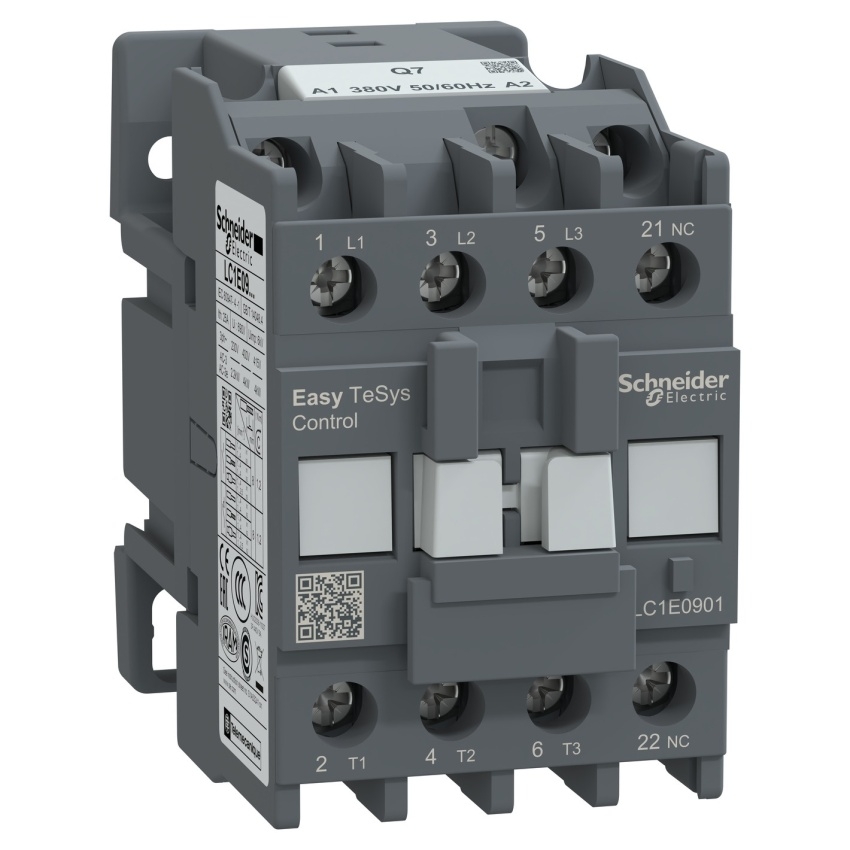

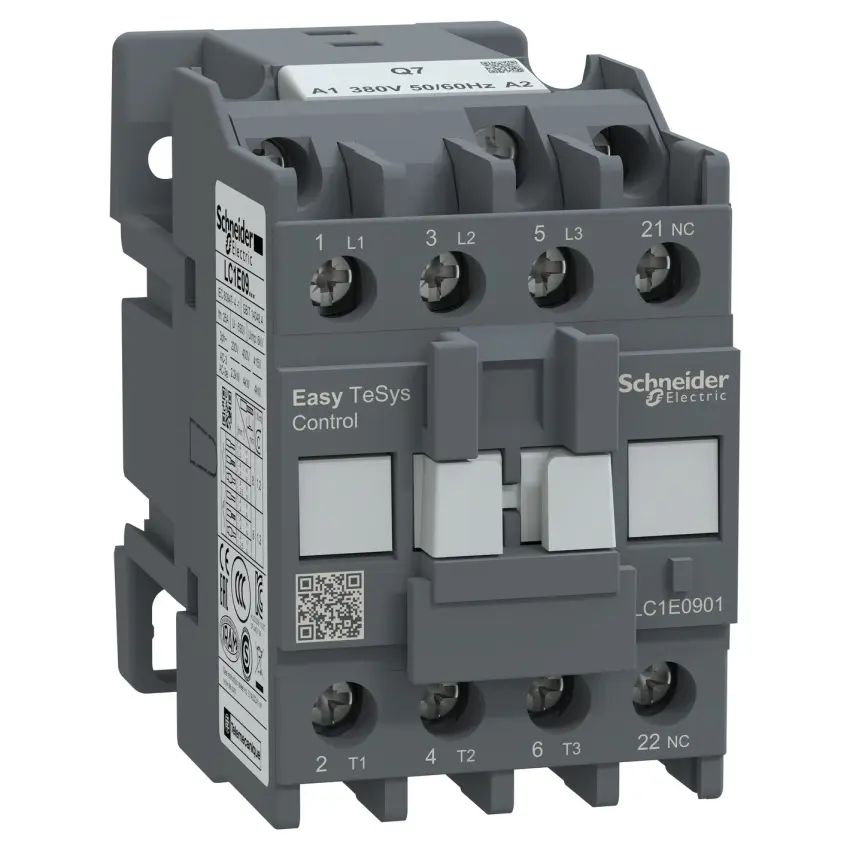

SCHNEIDER TESYS E LC1E0901Q7 STYKAČ 3P 9A 1V CÍVKA 380V AC 50/60HZ

Stykač TeSys EasyPact TVS LC1E0901Q7, 3P, 9 A, cívka 380 V AC – spolehlivý stykač pro moto... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480984 Zkopírováno

Kód dodavatele: LC1E0901Q7 Zkopírováno

EAN: 3606480649998 Zkopírováno

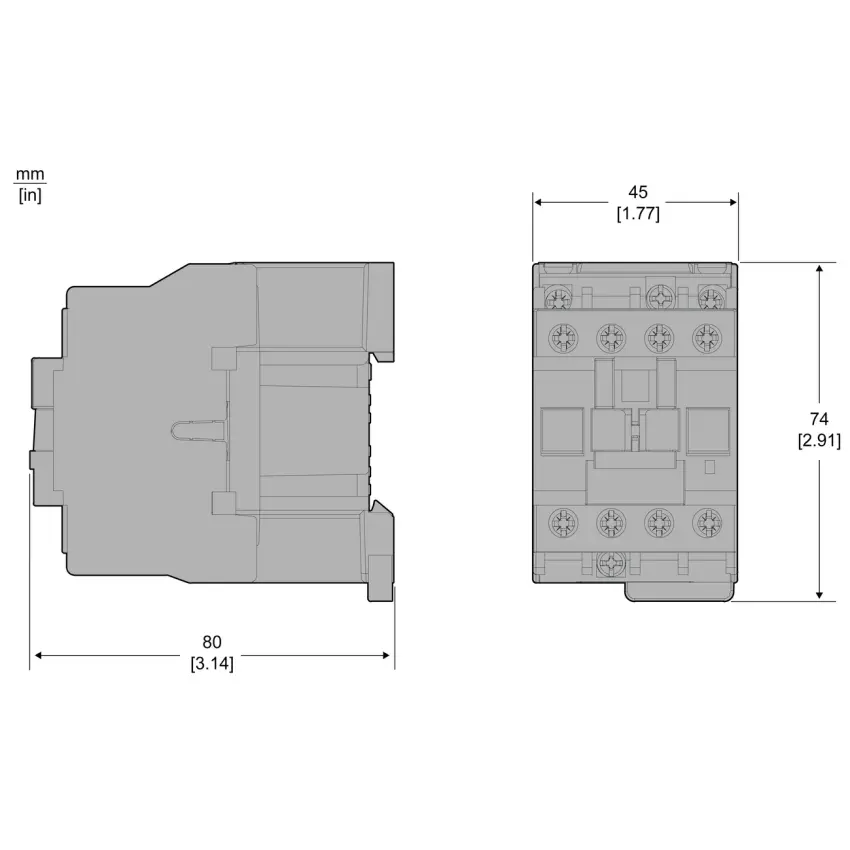

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS LC1E0901Q7, 3P, 9 A, cívka 380 V AC – spolehlivý stykač pro motorové aplikace do 4 kW. Je určen pro spínání třífázových motorových obvodů s proudem do 9 A a výkonem až 4 kW při napětí do 440 V v režimu AC-3.

Vybaven je cívkou s napětím 380 V AC (50/60 Hz) a jedním vestavěným pomocným kontaktem (1x NO). Stykač umožňuje jednoduché a bezpečné připojení pomocí šroubových svorek a díky šířce pouhých 45 mm je ideální pro použití v kompaktních rozvaděčích. Nabízí vysokou provozní spolehlivost s elektrickou životností až 1,4 milionu cyklů a mechanickou životností 10 milionů cyklů. Montáž na DIN lištu je rychlá a snadná, přičemž zařízení bez omezení výkonu funguje až do nadmořské výšky 3000 m. Stykač splňuje mezinárodní normy IEC, CCC a EAC a je součástí ekologického programu Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 9 A / 4 kW při 440 V (AC-3)
  • Cívka 380 V AC, 50/60 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Provozní rychlost až 1800 cyklů za hodinu
  • Šroubové svorky pro snadné napájecí a řídicí připojení
  • Kompaktní konstrukce se šířkou 45 mm
  • Montáž na DIN lištu
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do nadmořské výšky 3000 m
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 380 - 380 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 380 - 380 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
