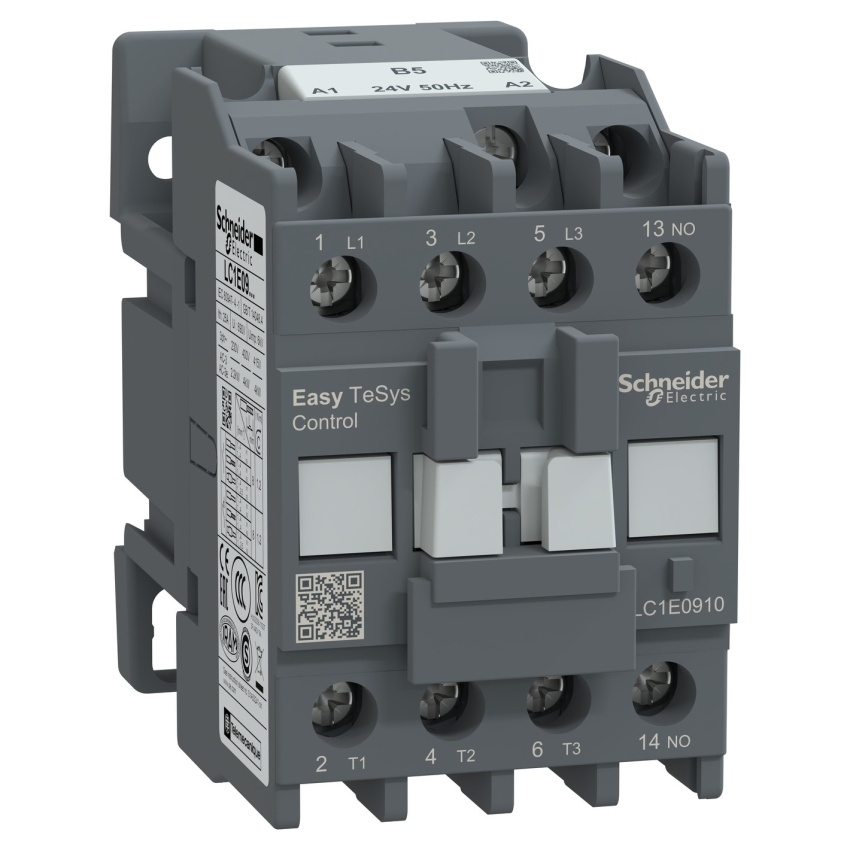

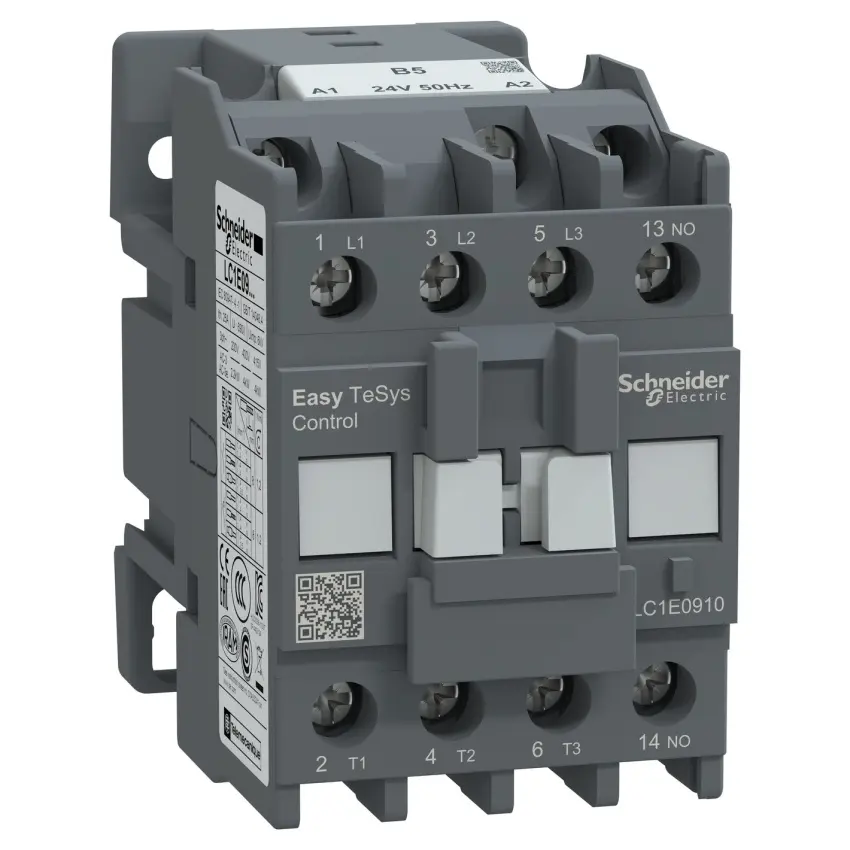

SCHNEIDER TESYS E LC1E0910B5 STYKAČ 3P 9A 1Z CÍVKA 24V AC 50HZ

Stykač TeSys EasyPact TVS LC1E0910B5, 3P, 9 A, cívka 24 V AC – kompaktní stykač pro spoleh... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480985 Zkopírováno

Kód dodavatele: LC1E0910B5 Zkopírováno

EAN: 3606480327735 Zkopírováno

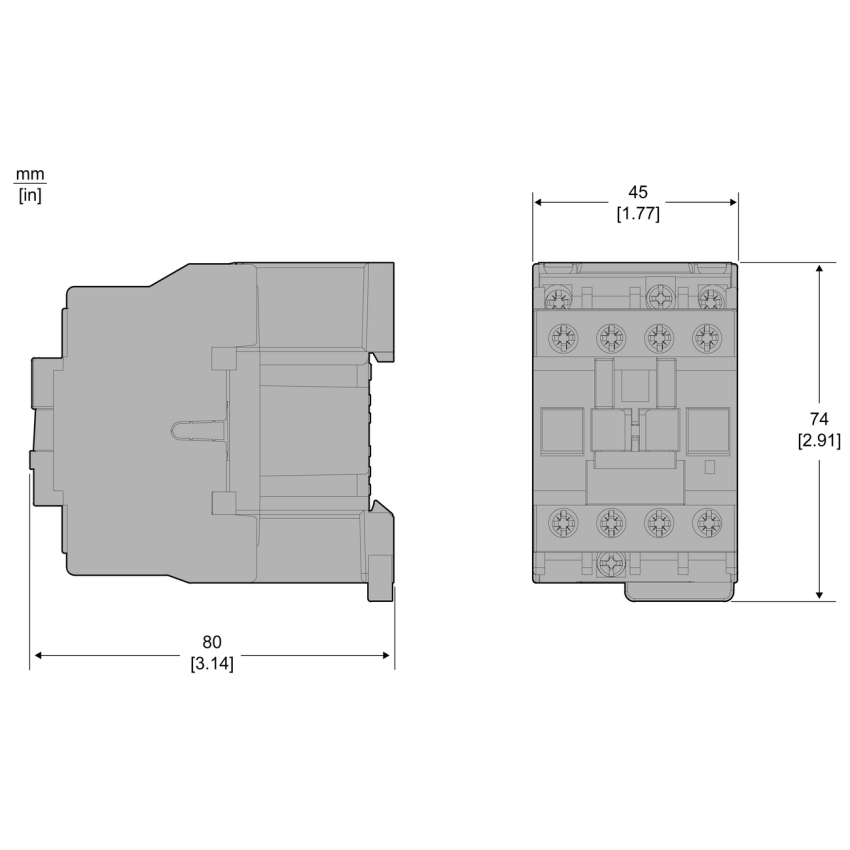

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Stykač TeSys EasyPact TVS LC1E0910B5, 3P, 9 A, cívka 24 V AC – kompaktní stykač pro spolehlivé spínání motorů do 4 kW. Je určen pro spínání třífázových motorových obvodů s proudem do 9 A a výkonem až 4 kW při napětí do 440 V v režimu AC-3.

Je vybaven cívkou na 24 V AC (50 Hz) a jedním vestavěným pomocným kontaktem (1x NO). Stykač se vyznačuje kompaktní konstrukcí se šířkou 45 mm a snadnou instalací díky šroubovým svorkám a montáži na DIN lištu. Nabízí vysokou provozní spolehlivost s elektrickou životností až 1,4 milionu cyklů a mechanickou odolností 10 milionů cyklů. Zařízení bez omezení výkonu funguje až do nadmořské výšky 3000 m a je vhodné pro provozní teploty od -5 °C do +55 °C. Stykač je certifikován dle norem IEC, CCC, EAC a splňuje ekologická kritéria Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 9 A / 4 kW při 440 V (AC-3)
  • Cívka 24 V AC, 50 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Elektrická životnost: 1,4 milionu cyklů (AC-3)
  • Mechanická životnost: 10 milionů cyklů
  • Provozní rychlost až 1800 cyklů za hodinu
  • Šroubové svorky pro snadné napájecí a řídicí připojení
  • Kompaktní konstrukce se šířkou 45 mm
  • Montáž na DIN lištu
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do nadmořské výšky 3000 m
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
