SCHNEIDER TESYS E LC1E1201B5 STYKAČ 3P 12A 1V CÍVKA 24V AC 50HZ

Stykač TeSys EasyPact TVS LC1E1201B5, 3P, 12 A, cívka 24 V AC – kompaktní stykač pro motor... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480993 Zkopírováno

Kód dodavatele: LC1E1201B5 Zkopírováno

EAN: 3606480327865 Zkopírováno

Šířka: 45 mm

Hloubka: 80 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

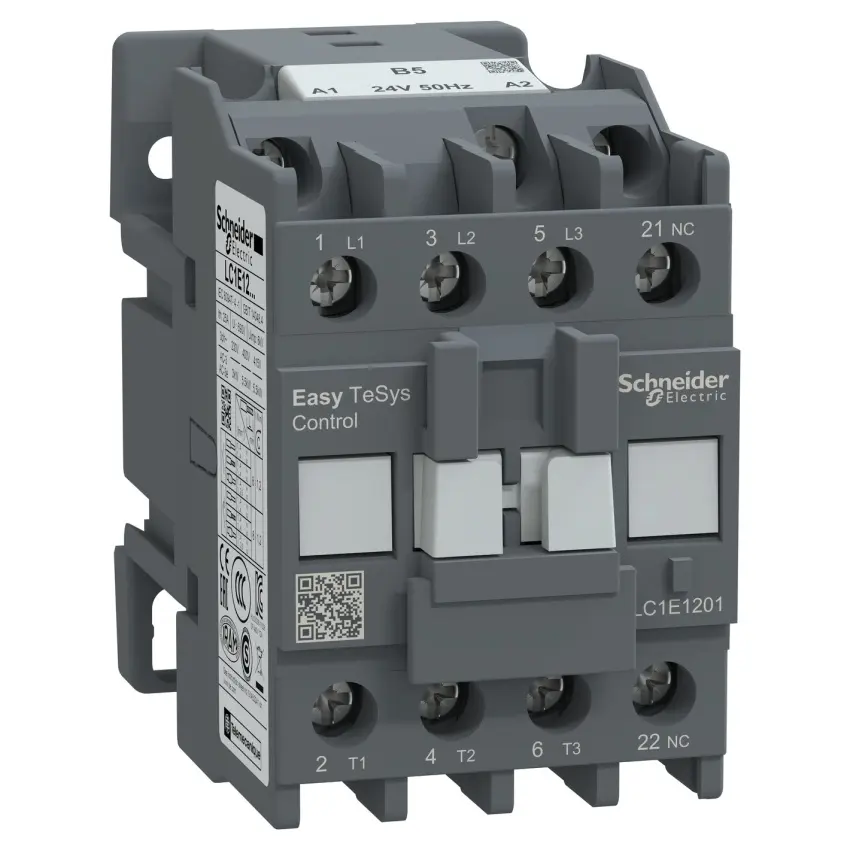

Stykač TeSys EasyPact TVS LC1E1201B5, 3P, 12 A, cívka 24 V AC – kompaktní stykač pro motorové aplikace do 5,5 kW. Je určen pro spínání třífázových motorových obvodů s proudem do 12 A a výkonem až 5,5 kW při napětí do 440 V (AC-3).

Zařízení je vybaveno cívkou s napětím 24 V AC (50 Hz) a vestavěným pomocným kontaktem (1x NO). Díky šroubovým svorkám nabízí jednoduché a bezpečné napájecí a řídicí připojení. Stykač se vyznačuje kompaktní konstrukcí se šířkou 45 mm, provozní rychlostí až 1800 cyklů za hodinu a vysokou spolehlivostí – elektrická životnost dosahuje 1,4 milionu cyklů a mechanická odolnost až 10 milionů cyklů. Umožňuje montáž na DIN lištu, bez snížení výkonu pracuje až do nadmořské výšky 3000 m a je určen pro teploty od -5 °C do +55 °C. Certifikován podle IEC, CCC, EAC a splňuje ekologické požadavky Green Premium (RoHS/REACH).

Klíčové vlastnosti

  • 3pólový stykač pro motory do 12 A / 5,5 kW při 440 V (AC-3)
  • Cívka 24 V AC, 50 Hz
  • Vestavěný pomocný kontakt: 1x NO
  • Elektrická životnost: 1,4 milionu cyklů
  • Mechanická životnost: 10 milionů cyklů
  • Provozní rychlost až 1800 cyklů za hodinu
  • Šroubové svorky pro bezpečné připojení
  • Kompaktní konstrukce – šířka 45 mm
  • Montáž na DIN lištu
  • Provozní teplota: -5 °C až +55 °C
  • Bez snížení výkonu do nadmořské výšky 3000 m
  • Certifikace: IEC, CCC, EAC
  • Ekologický certifikát Green Premium (RoHS/REACH)

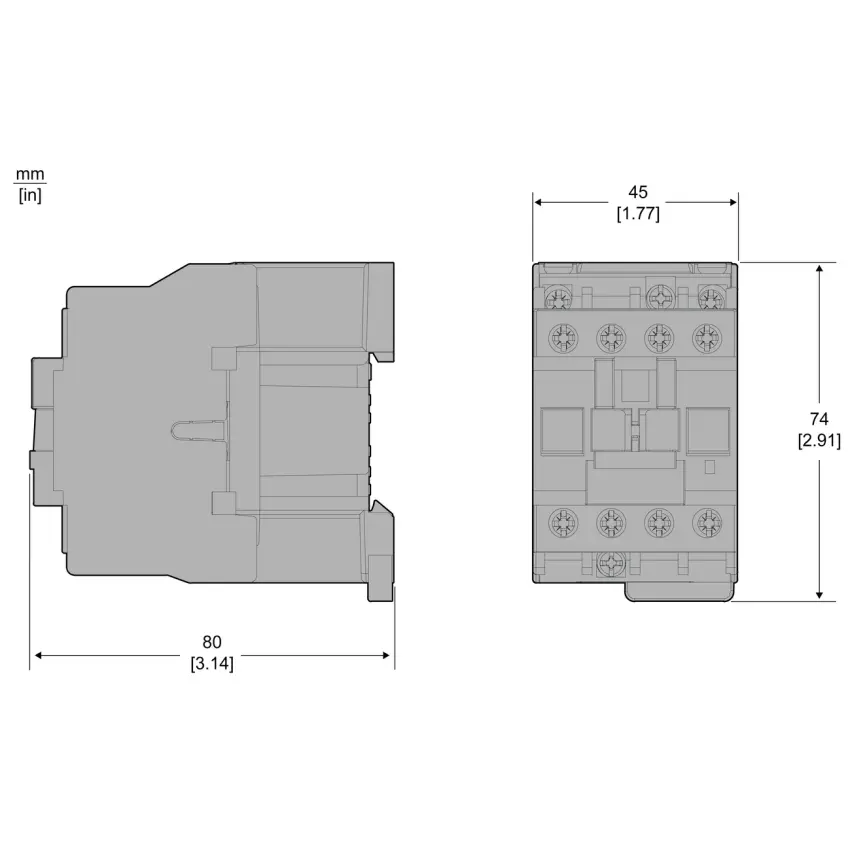

Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 80 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 74 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
