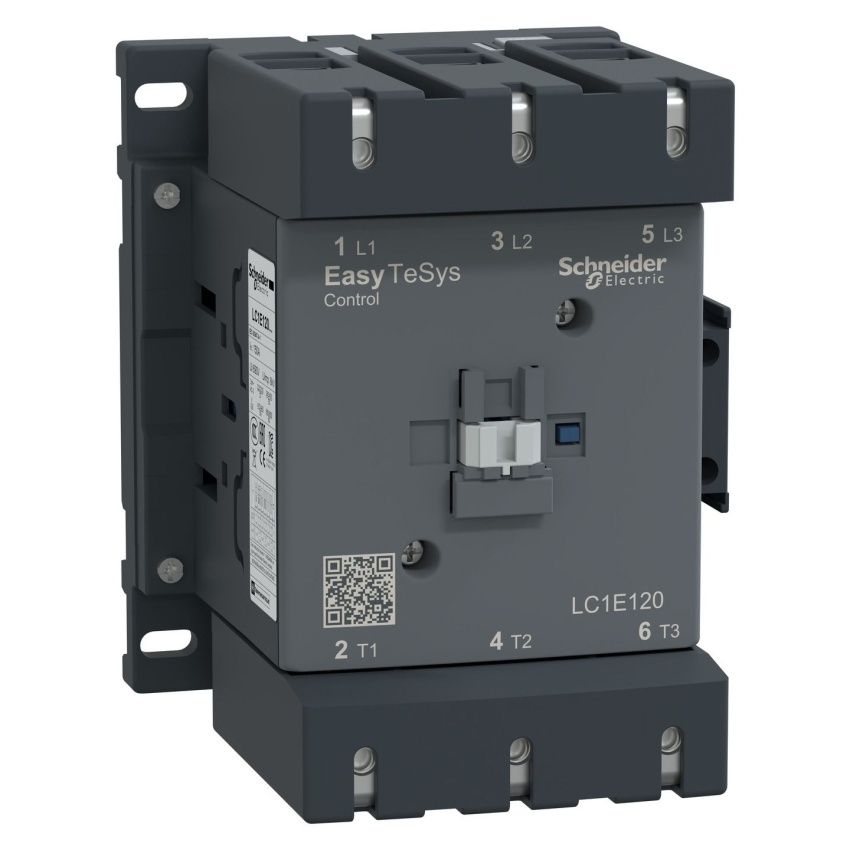

SCHNEIDER TESYS E LC1E120B5 STYKAČ 3P 55KW 400V AC 24V AC

Schneider Electric LC1E120B5Contactor,Easy TeSys Control,LC1E,3P(3NO),AC-3,<=440V,120A,... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83480859 Zkopírováno

Kód dodavatele: LC1E120B5 Zkopírováno

EAN: 3606480323645 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Provozní napětí AC 50 Hz: 690 - 690 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric LC1E120B5

Contactor,Easy TeSys Control,LC1E,3P(3NO),AC-3,<=440V,120A,24V AC coil,50Hz

Stykač Easy TeSys Control 3 póly pro motorové aplikace do 12A 5.5kW@440V. Je vybaven cívkou na střídavý proud a 24V 50Hz AC , 1NC vestavěným pomocným kontaktem, připojením napájení a ovládání pomocí šroubových svorek. Šířka 45 mm pro standardní provozní rychlost až 1800 cyklů za hodinu. Zajišťuje standardní spolehlivost a odolnost s elektrickou životností 1.4 mil. cyklů AC-3 a mechanickou životností 10 mil. cyklů. Může pokrýt pracovní teplotu od -5 °C do 55 °C a montuje se na lištu DIN, bez omezení až do nadmořské výšky 3000 m. Certifikováno více normami (IEC, CCC, EAC) a splňuje požadavky Green Premium (RoHs/Reach).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 120 A
Výška 158 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 150 A
Hloubka 132 mm
Šířka 120 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Vhodné pro řadovou montáž Ne
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 120 A
Výška 158 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 150 A
Hloubka 132 mm
Šířka 120 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Vhodné pro řadovou montáž Ne
