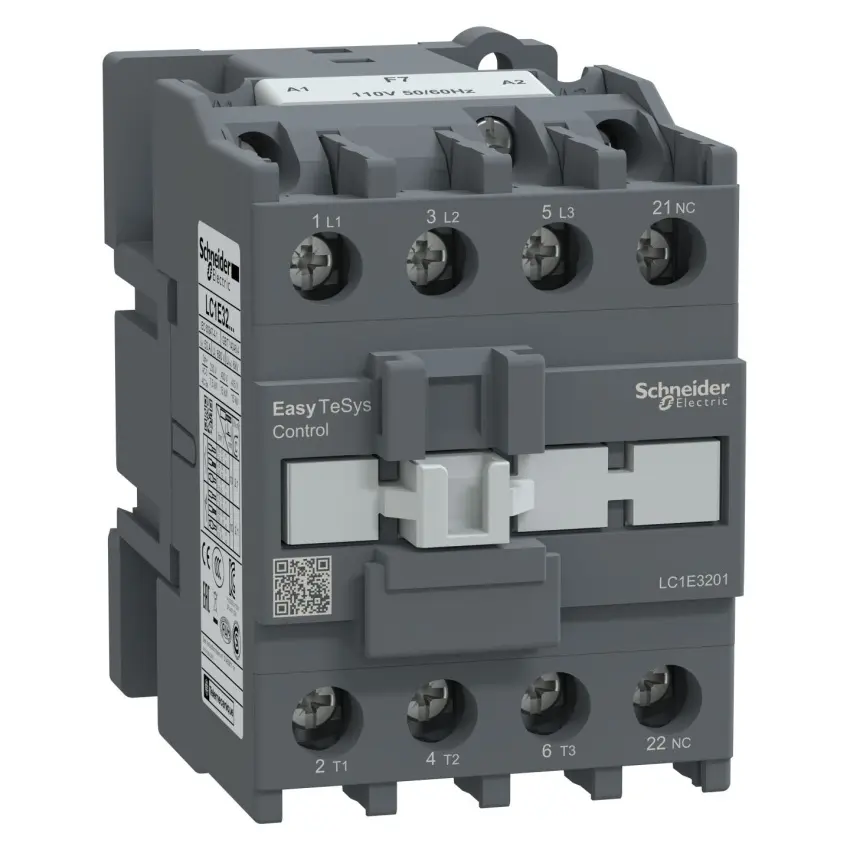

SCHNEIDER TESYS E LC1E3201F7 STYKAČ 3P 32A 1V CÍVKA 110V AC 50/60HZ

Stykací relé TeSys E LC1E3201F7 od Schneider Electric s 3 póly a 32 A. Stykací relé TeSy... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83481124 Zkopírováno

Kód dodavatele: LC1E3201F7 Zkopírováno

EAN: 3606480650178 Zkopírováno

Šířka: 56 mm

Hloubka: 86 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stykací relé TeSys E LC1E3201F7 od Schneider Electric s 3 póly a 32 A.

Stykací relé TeSys E LC1E3201F7 od Schneider Electric je určeno pro ovládání třífázových motorů s maximálním proudem 32 A při napětí do 440 V AC. Je vybaveno cívkou pro ovládání 110 V AC a 50/60 Hz. Toto relé je navrženo pro jednoduché aplikace ovládání motorů a je certifikováno pro domácí a HVAC aplikace podle norem EN/IEC 60335.

Klíčové vlastnosti

  • 3 póly (3NO)
  • Maximální proud: 32 A
  • Napětí ovládací cívky: 110 V AC
  • Frekvence ovládací cívky: 50/60 Hz
  • Certifikováno pro domácí a HVAC aplikace podle EN/IEC 60335
  • Jednoduchá instalace s více standardními šroubovými svorkami
Název parametru Hodnota
Šířka 56 mm
Hloubka 86 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovitý provozní proud Ie při AC-1, 400 V 50 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 84 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
