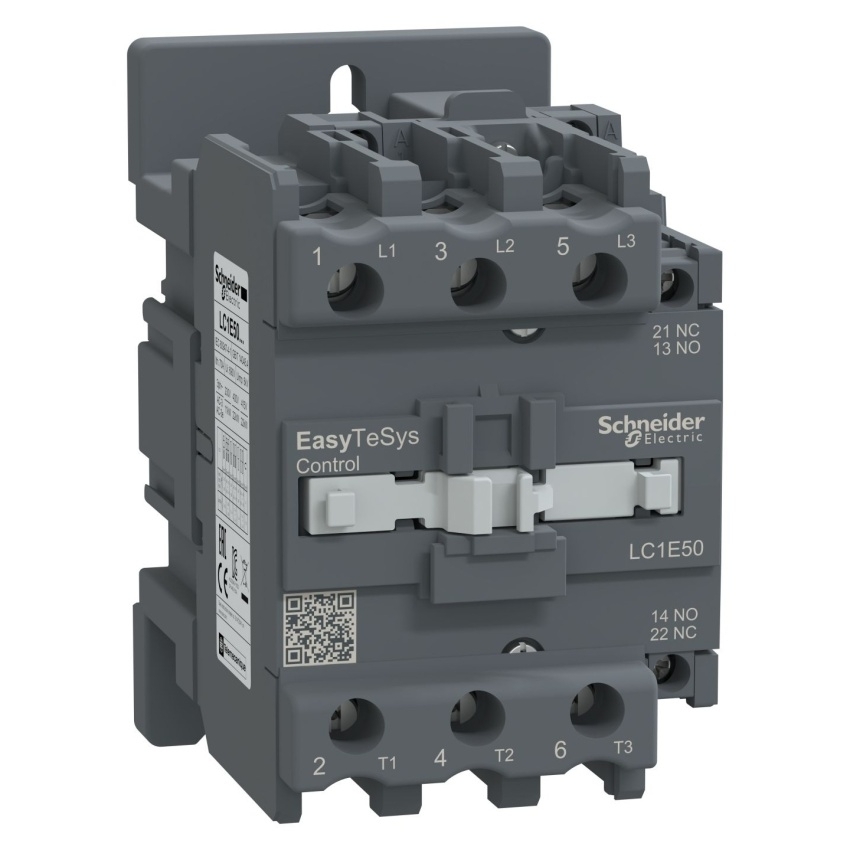

SCHNEIDER TESYS E LC1E50B7 STYKAČ 3P 50A 1Z+1V CÍVKA 24V AC 50/60HZ

Stýkač 3P 50A 1Z+1V cívka 24V AC 50/60Hz Stýkač TeSys E LC1E50B7 od společnosti Schneide... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83481159 Zkopírováno

Kód dodavatele: LC1E50B7 Zkopírováno

EAN: 3606480650659 Zkopírováno

Šířka: 75 mm

Hloubka: 114 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Stýkač 3P 50A 1Z+1V cívka 24V AC 50/60Hz

Stýkač TeSys E LC1E50B7 od společnosti Schneider Electric je určen pro spínání třífázových zátěží s maximálním proudem 50 A. Disponuje třemi póly, jedním pomocným kontaktem typu NO (normálně otevřený) a jedním typu NC (normálně uzavřený). Cívka je navržena pro napájení 24 V AC při frekvenci 50/60 Hz.

Klíčové vlastnosti

  • Maximální spínaný proud: 50 A
  • Počet pólů: 3
  • Pomocné kontakty: 1x NO, 1x NC
  • Napájecí napětí cívky: 24 V AC
  • Frekvence: 50/60 Hz
Název parametru Hodnota
Šířka 75 mm
Hloubka 114 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní proud Ie při AC-1, 400 V 70 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Všechny parametry
Název parametru Hodnota
Šířka 75 mm
Hloubka 114 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní proud Ie při AC-1, 400 V 70 A
Provozní napětí AC 50 Hz 690 - 690 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
