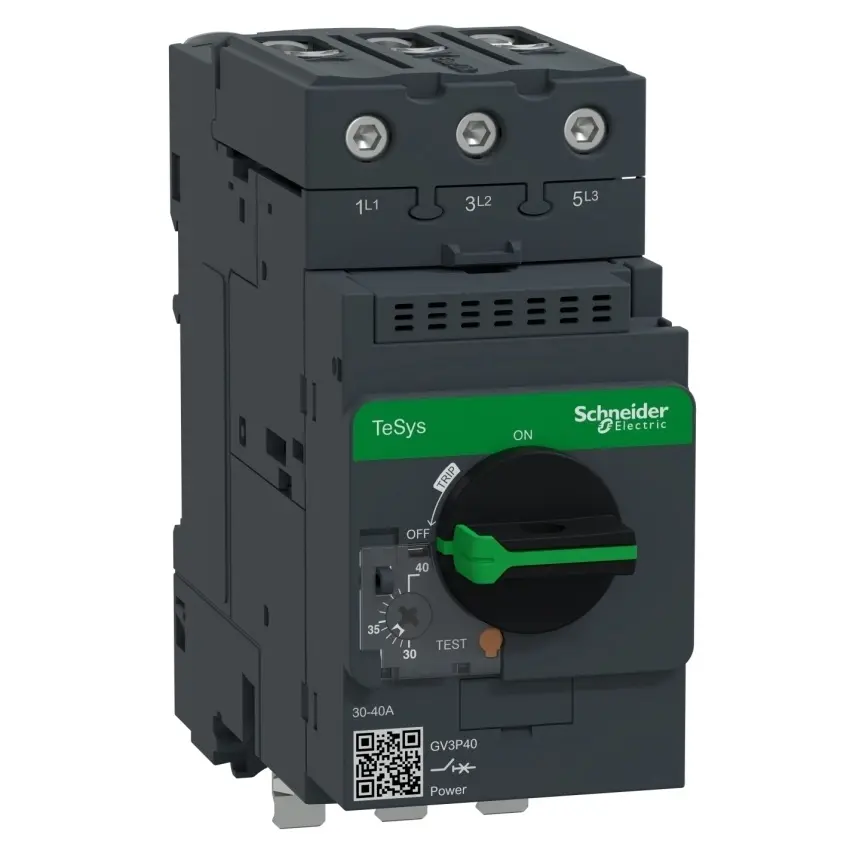

SCHNEIDER TESYS GV3P401 GV3 SPOUŠTĚČ MOTORU 40 A S 1 SVORKOU EVERLINK

Motorový jistič TeSys GV3 3P 30–40 A s termomagnetickou ochranou a svorkami EverLink, urče... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83485181 Zkopírováno

Kód dodavatele: GV3P401 Zkopírováno

EAN: 3389119412254 Zkopírováno

Šířka: 55 mm

Hloubka: 136 mm

Jmenovité provozní napětí: 690 - 690 V

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Motorový jistič TeSys GV3 3P 30–40 A s termomagnetickou ochranou a svorkami EverLink, určený pro motory do 18,5 kW.

Motorový jistič TeSys GV3P401 je navržen pro efektivní ochranu třífázových motorů s výkonem až 18,5 kW při 400 V. Tento kompaktní jistič nabízí termomagnetickou ochranu s nastavitelným tepelným rozsahem 30–40 A a magnetickým vypínáním při 14násobku jmenovitého proudu. Díky vysoké vypínací schopnosti (Icu až 50 kA při 400 V) zajišťuje vysokou spolehlivost i v náročných provozech. Je vybaven šroubovými svorkami EverLink pro spolehlivé a rychlé připojení, bez výstupní svorkovnice pro přímou montáž se stykači LC1D40A až D80A. Ovládání pomocí otočného knoflíku je testováno na 50 000 spínacích cyklů. Jistič je certifikován dle mezinárodních standardů a splňuje ekologická kritéria Green Premium (RoHS/REACh).

Klíčové vlastnosti

  • Typ: Motorový jistič TeSys GV3
  • Počet pólů: 3P
  • Rozsah nastavení: 30–40 A
  • Ochrana: termomagnetická, vypnutí při 14×In
  • Vypínací schopnost: Icu 50 kA při 400 V
  • Připojení: svorky EverLink (předřazené)
  • Ovládání: otočný knoflík (50 000 cyklů AC-3)
  • Montáž: bez svorkovnice po proudu, kompatibilní se stykači LC1D40A–D80A
  • Certifikace: IEC, UL, CSA, CCC, EAC, Marine, ATEX
  • Ekologický standard: Green Premium (RoHS/REACh)
Název parametru Hodnota
Šířka 55 mm
Hloubka 136 mm
Jmenovité provozní napětí 690 - 690 V
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP20
Výška 111 mm
Nastavitelný rozsah nezpožděné zkratové spouště 560 - 560 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S integrovaným pomocným spínačem Ne
Jmenovitý trvalý proud Iu 40 A
Typ ovládacího prvku Otočný knoflík
Rozsah nastavení spouště na přetížení 30 - 40 A
S tepelnou ochranou Ano
Jmenovitý provozní výkon při AC-3, 230 V 11 kW
Ztrátový výkon 8 W
Spouštěcí technika Termomagnetické
Citlivé na výpadek fáze Ano
Jmenovitá vypínací schopnost Icu při 400 V, AC 50 kA
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
