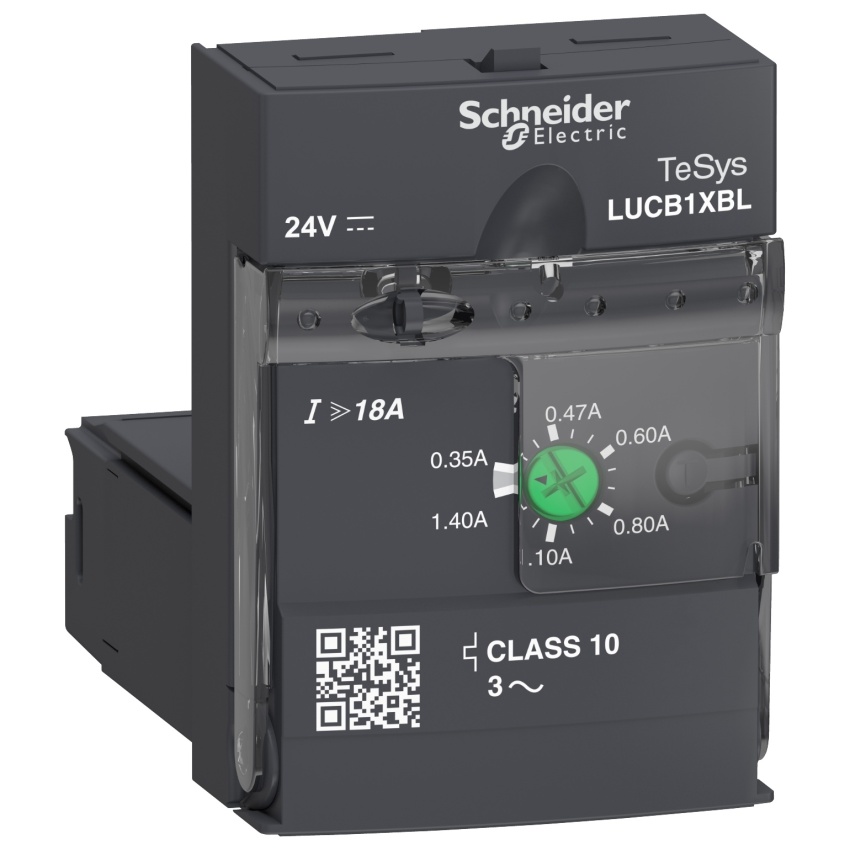

SCHNEIDER TESYS JEDNOTKA ŘÍDICÍ 0,35-1,4A 24VDC LUCB1XBL

Schneider Electric rozšířená řídicí jednotka LUCB - třída 10 - 0,35...1.4 A - 24 V DCTeSys... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82796527 Zkopírováno

Kód dodavatele: LUCB1XBL Zkopírováno

EAN: 3389110364071 Zkopírováno

Potřeba externího napájecího zdroje: Ano

Počet pólů: 3

Výška: 66 mm

Hloubka: 60 mm

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric rozšířená řídicí jednotka LUCB - třída 10 - 0,35...1.4 A - 24 V DC

TeSys U řídicí a diagnostická jednotka, která se vloží do rozšířených výkonových bází LUB120, LUB320, LUB380 pro vytvoření spouštěče TeSys U, pro 3fázové aplikace motoru do 0.25kW@400V. Poskytuje plnou ochranu motorů s jmenovitým proudem Ir 0,35-1,4 A (nastavitelný Ir), třída přetížení 10, zkratová spoušť při 13 x Irmax, nadproud při 14,2 x Ir, ztráta fáze, izolace (ochrana pouze zařízení ). Poskytuje výstrahu pro tepelné přetížení, které se používá místně pomocí modulu LUFDA nebo vzdáleně pomocí modulu LULC, a testovacího tlačítka pro simulaci přetížení. Používá se s napětím 24 V DC pro řízení spouštěče (prostřednictvím ovládacích svorek A1/A2 umístěných v napájecí bázi). Certifikováno při použití ve spojení s výkonovou základnou LUB (IEC, ULC, CSA, EAC, Marine), splňuje požadavky normy Green Premium (RoHS/REACh).

Název parametru Hodnota
Potřeba externího napájecího zdroje Ano
Počet pólů 3
Výška 66 mm
Hloubka 60 mm
Funkce zkratové spouště Bez zpoždění
Šířka 45 mm
Rozsah nastavení spouště na přetížení 0.35 - 1.4 A
Jmenovitý trvalý proud Iu 1.4 A
S funkcí ochrany proti zemnímu spojení Ano
Typ ochrany motoru Electronic release
Provozní napětí AC 50 Hz 690 - 690 V
Provozní napětí AC 60 Hz 690 - 690 V
Druh provozního napětí AC
Typ napájecího napětí DC
