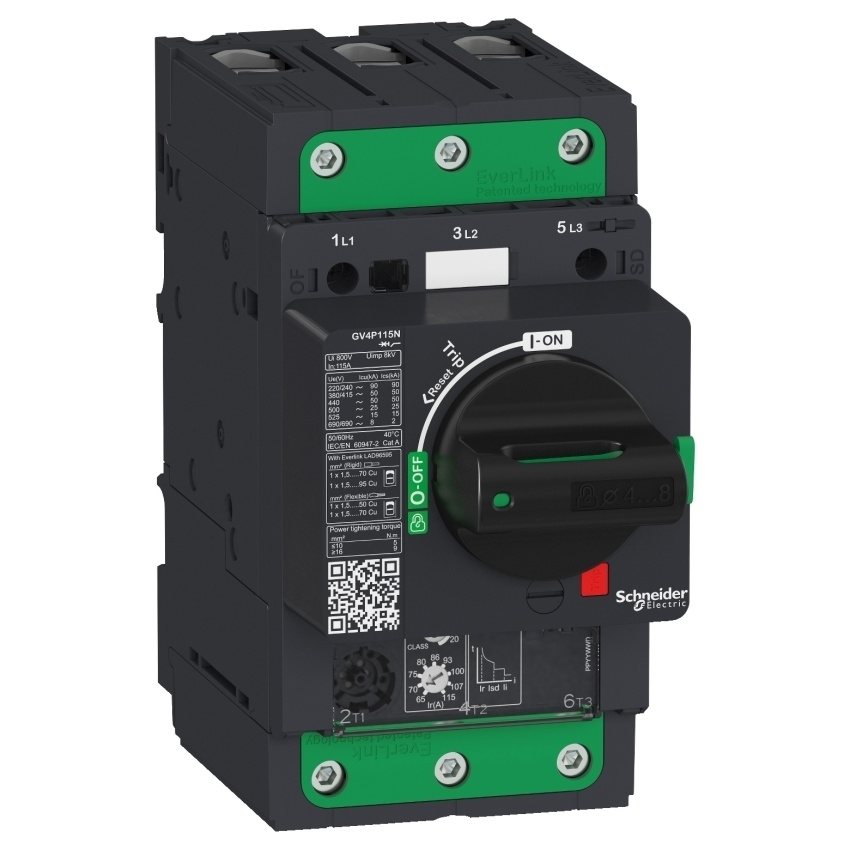

SCHNEIDER TESYS JISTIČ MOTOROVÝ TERMO-MAGNETICKÁ SP. 115A 25KA ELINK GV4P115B

Motorový jistič Schneider Electric TeSys GV4, termo-magnetická spoušť, 115 A, 25 kA, Everl... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720285 Zkopírováno

Kód dodavatele: GV4P115B Zkopírováno

EAN: 3606481310149 Zkopírováno

Šířka: 81 mm

Hloubka: 165 mm

Jmenovité provozní napětí: 690 - 690 V

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Motorový jistič Schneider Electric TeSys GV4, termo-magnetická spoušť, 115 A, 25 kA, Everlink (GV4P115B).

Tento motorový jistič TeSys GV4 v provedení GV4P115B je vybaven termo-magnetickou spouští pro ochranu třífázových motorů. Nabízí jmenovitý proud 115 A a vypínací schopnost 25 kA při 380…415 V AC podle IEC 60947-2. Přístroj je třípólový a umožňuje ovládání pomocí otočné rukojeti. Jmenovité provozní napětí činí 690 V AC a izolační napětí 800 V AC. Jistič používá svorky EverLink pro pevné i ohebné kabely a je určen k motorové ochraně v kategoriích AC-3 a A. Rozměry zařízení jsou 155 × 81 × 165 mm a hmotnost 1,6 kg.

Klíčové vlastnosti

  • Motorový jistič TeSys GV4 s termo-magnetickou spouští
  • 3pólové provedení
  • Jmenovitý proud 115 A
  • Vypínací schopnost 25 kA při 380…415 V AC (IEC 60947-2)
  • Jmenovité provozní napětí 690 V AC, izolační napětí 800 V AC
  • Ovládání otočnou rukojetí
  • Svorky EverLink pro pevné i ohebné vodiče
  • Kategorie použití AC-3, kategorie A
  • Rozměry 155 × 81 × 165 mm
  • Hmotnost 1,6 kg
  • Model: GV4P115B
Název parametru Hodnota
Šířka 81 mm
Hloubka 165 mm
Jmenovité provozní napětí 690 - 690 V
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP40
Výška 155 mm
Nastavitelný rozsah nezpožděné zkratové spouště 1955 - 1955 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S integrovaným pomocným spínačem Ne
Jmenovitý trvalý proud Iu 115 A
Typ ovládacího prvku Otočný knoflík
Rozsah nastavení spouště na přetížení 65 - 115 A
S tepelnou ochranou Ano
Jmenovitý provozní výkon při AC-3, 230 V 30 kW
Ztrátový výkon 13.8 W
Spouštěcí technika Elektronické
Citlivé na výpadek fáze Ano
Jmenovitá vypínací schopnost Icu při 400 V, AC 25 kA
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
