SCHNEIDER TESYS MINISTYKAČ 12A 1V 110V 50/60HZ LC1K1201F7

Ministykač Schneider TeSys K LC1K1201F7, 3P, 12 A, s pomocným kontaktem 1V, 110 V AC cívko... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83726702 Zkopírováno

Kód dodavatele: LC1K1201F7 Zkopírováno

EAN: 3389110789638 Zkopírováno

Šířka: 45 mm

Hloubka: 57 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Ministykač Schneider TeSys K LC1K1201F7, 3P, 12 A, s pomocným kontaktem 1V, 110 V AC cívkou a šroubovými svorkami.

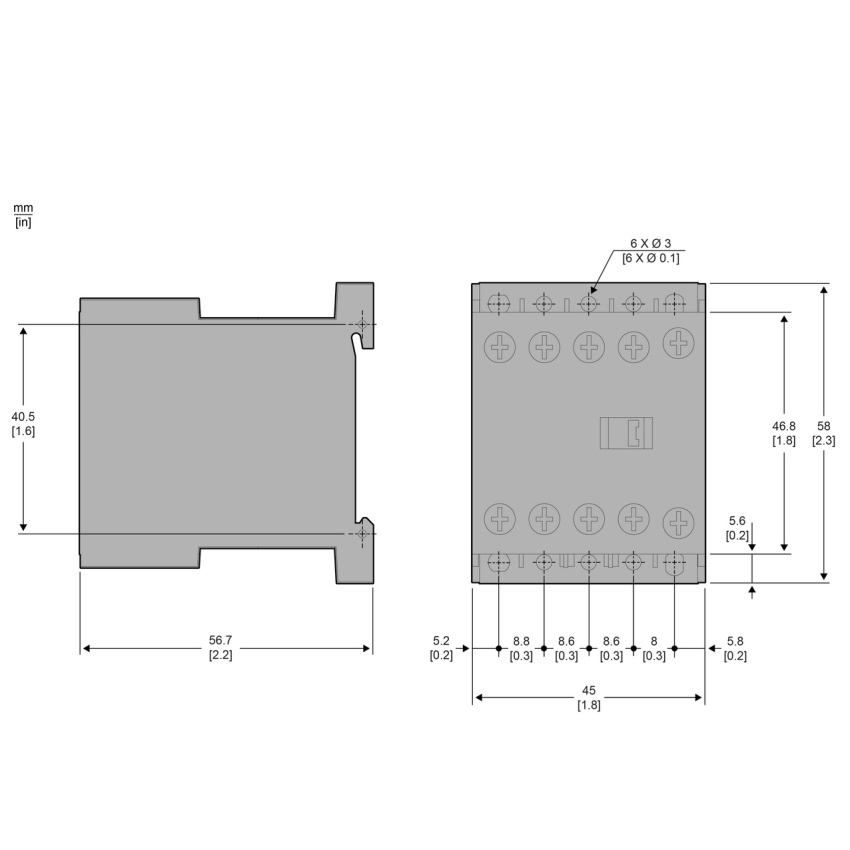

Schneider LC1K1201F7 je ministykač řady TeSys K v provedení 3P (3Z). Je určen pro aplikace ovládání motoru do 12 A při 440 V AC-3/AC-3e a pro neindukční aplikace řízení zátěže až do 20 A při 690 V AC-1. Produkt je vybaven 110 V AC cívkou pro 50/60 Hz, vestavěným pomocným kontaktem 1V a připojením pomocí šroubových svorek. Jmenovité pracovní napětí výkonového i signalizačního obvodu je do 690 V AC do 400 Hz. Stykač lze montovat na lištu DIN nebo šroubovým upevněním a jeho rozměry jsou 45 × 58 × 57 mm.

Klíčové vlastnosti

  • Ministykač TeSys K
  • Typ LC1K1201F7
  • Provedení 3P (3Z)
  • Kategorie použití AC-3, AC-3e, AC-1, AC-4
  • Jmenovitý pracovní proud 12 A při <= 440 V AC-3
  • Jmenovitý pracovní proud 12 A při <= 440 V AC-3e
  • Jmenovitý pracovní proud 20 A při <= 690 V AC-1
  • Pomocný kontakt 1V
  • Napětí ovládacího obvodu 110 V AC 50/60 Hz
  • Šroubové svorky
  • Jmenovité pracovní napětí do 690 V AC
  • Montáž na lištu DIN nebo šroubové upevnění
  • Šířka 45 mm
  • Výška 58 mm
  • Hloubka 57 mm
Název parametru Hodnota
Šířka 45 mm
Hloubka 57 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 58 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
