SCHNEIDER TESYS MINISTYKAČ 3P 12A 1V 48V DC ŠROUBOVÉ SVORKY LP1K1201ED

Ministykač Schneider TeSys K LP1K1201ED, 3P, 12 A, s pomocným kontaktem 1V, 48 V DC cívkou... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83726047 Zkopírováno

Kód dodavatele: LP1K1201ED Zkopírováno

EAN: 3389110790795 Zkopírováno

Šířka: 45 mm

Hloubka: 57 mm

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Ministykač Schneider TeSys K LP1K1201ED, 3P, 12 A, s pomocným kontaktem 1V, 48 V DC cívkou a šroubovými svorkami.

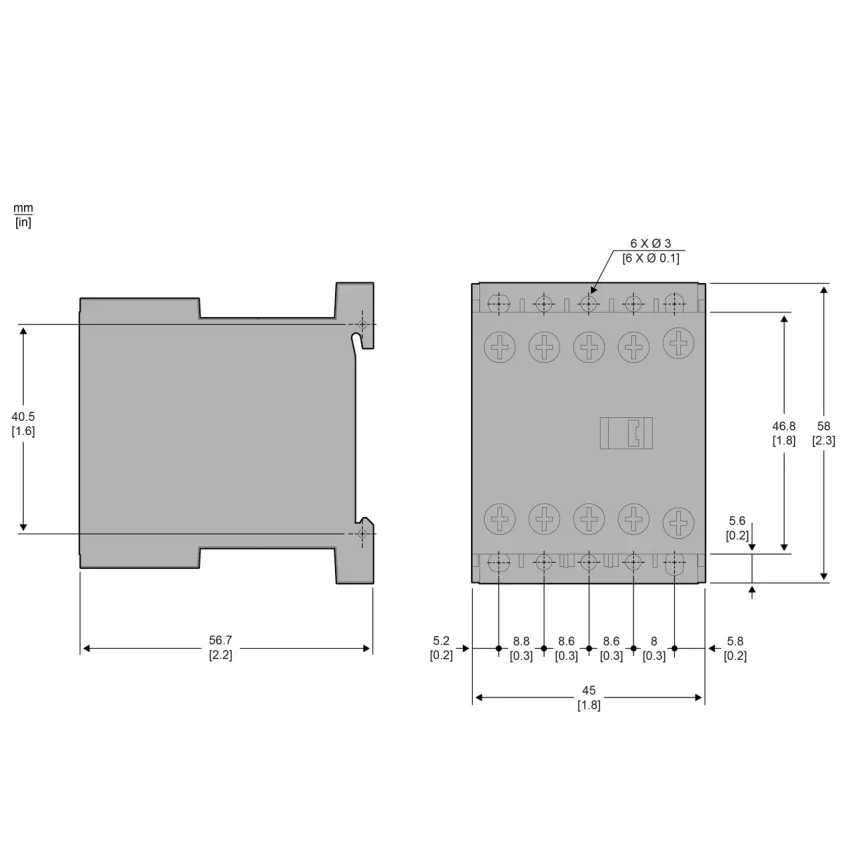

Schneider LP1K1201ED je ministykač řady TeSys K v provedení 3P (3Z). Je určen pro aplikace ovládání motoru a odporovou zátěž. Produkt je vybaven 48 V DC cívkou, vestavěným pomocným kontaktem 1V a připojením pomocí šroubových svorek. Jmenovité pracovní napětí výkonového i signalizačního obvodu je do 690 V AC do 400 Hz. Rozměry stykače jsou 45 × 58 × 57 mm.

Klíčové vlastnosti

  • Ministykač TeSys K
  • Typ LP1K1201ED
  • Provedení 3P (3Z)
  • Pomocný kontakt 1V
  • Napětí ovládacího obvodu 48 V DC
  • Šroubové svorky
  • Jmenovité pracovní napětí do 690 V AC
  • Šířka 45 mm
  • Výška 58 mm
  • Hloubka 57 mm
Název parametru Hodnota
Šířka 45 mm
Hloubka 57 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 58 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovité řídicí napájecí napětí Us DC 42 - 42 V
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Všechny parametry
Název parametru Hodnota
Šířka 45 mm
Hloubka 57 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 58 mm
Druh napětí pro ovládání DC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovité řídicí napájecí napětí Us DC 42 - 42 V
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
