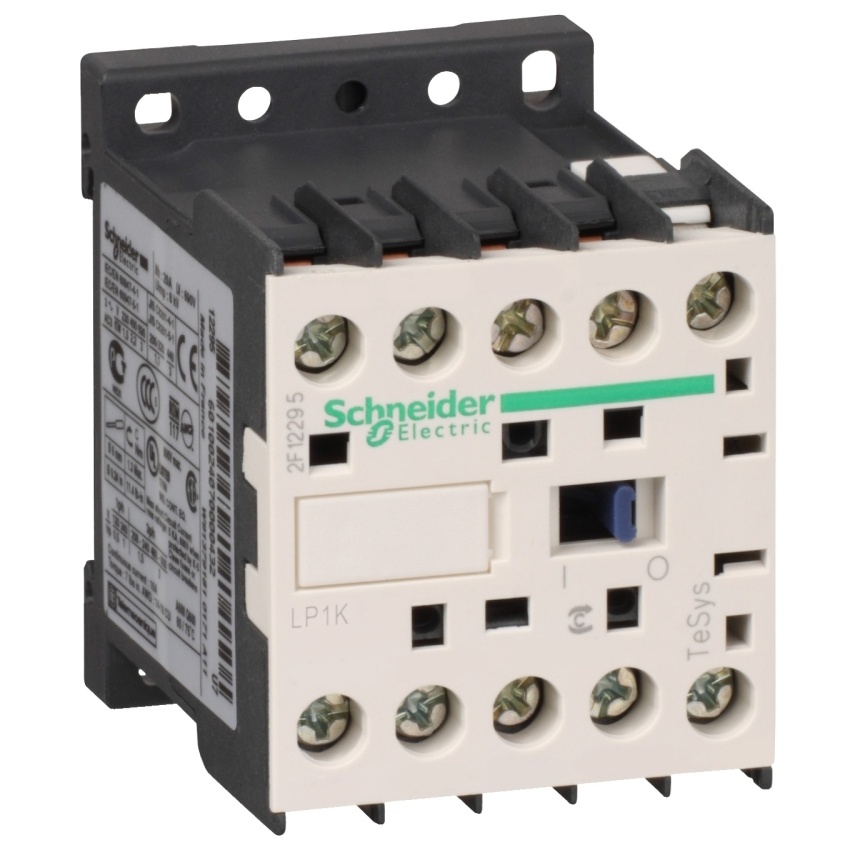

SCHNEIDER TESYS MINISTYKAČ LP1K0910ED3 3P 9A 1Z 48VDC S INTEGR OCHRANOU

Schneider Electric ministykač 3P (3Z) 9A AC-3 440V-pomocný kontakt 1Z-cívka 48V DCTeSys K ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81797924 Zkopírováno

Kód dodavatele: LP1K0910ED3 Zkopírováno

EAN: 3389110496383 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 4 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric ministykač 3P (3Z) 9A AC-3 440V-pomocný kontakt 1Z-cívka 48V DC

TeSys K stykač, 3P (3Z), pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V), a pro neindukční aplikace řízení zátěže až do 20 A / 690 V AC-1. Poskytuje cívku 48 V DC s přechodným odrušovacím modulem, 1 Z vestavěný pomocný kontakt, připojení šroubovými svorkami. Pro provozní rychlosti do 600 cyklů/hodin a prostředí až do 50 °C zajišťuje spolehlivost a odolnost pro standardní aplikace. Velmi kompaktní (šířka 45 mm), montáž na lištu DIN nebo šroubové upevnění. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).

Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Jmenovité řídicí napájecí napětí Us DC 48 - 48 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Výška 58 mm
Hloubka 57 mm
Šířka 45 mm
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Jmenovité řídicí napájecí napětí Us DC 48 - 48 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
Výška 58 mm
Hloubka 57 mm
Šířka 45 mm
