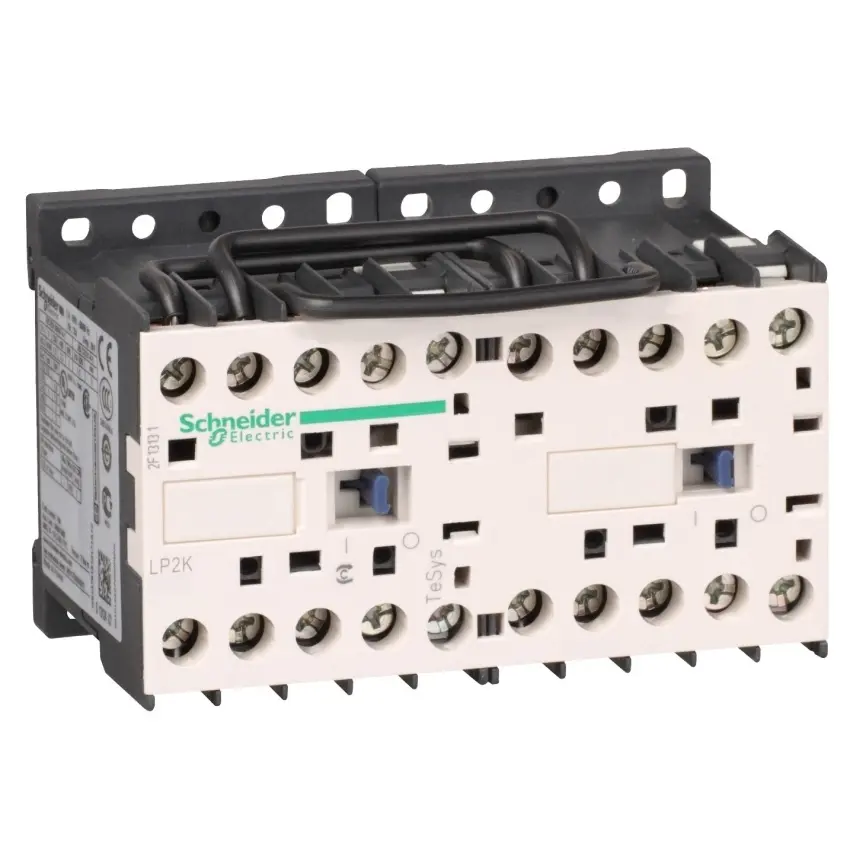

SCHNEIDER TESYS MINISTYKAČ REVERZ 12A 1V 24VDC S INTEGR OCHRANOU LP2K1201BD3

Schneider Electric reverzační ministykač 3P 12A AC-3 440V-pomocný kontakt 1V-cívka 24V DCT... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82386195 Zkopírováno

Kód dodavatele: LP2K1201BD3 Zkopírováno

EAN: 3389110347685 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 12 A

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric reverzační ministykač 3P 12A AC-3 440V-pomocný kontakt 1V-cívka 24V DC

TeSys K reverzační stykač LC2-K, 3P (3Z), pro aplikace ovládání motoru do 12 A/690 V AC-3 (5.5kW@400V). Poskytuje cívku 24 V DC s přechodným odrušovacím modulem, 2 V vestavěné pomocné kontakty, připojení šroubovými svorkami. Pro provozní rychlosti až 600 cyklů/hod. ve AC-3 a prostředí do 50 °C zajišťuje spolehlivost a odolnost pro standardní aplikace. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).

Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 5.59 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 58 mm
