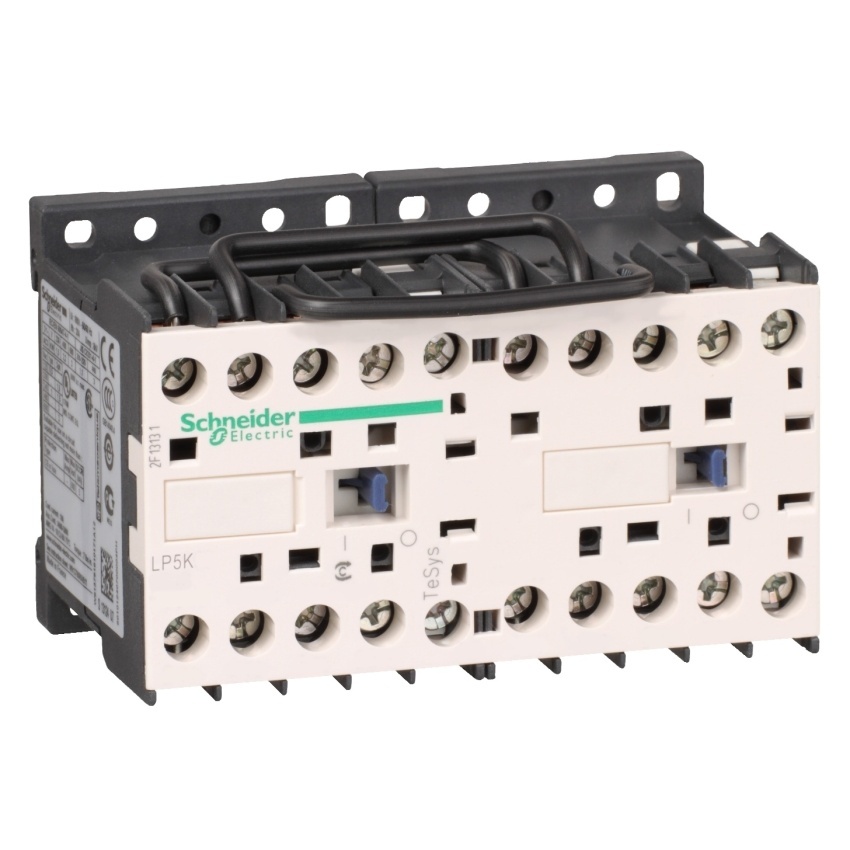

SCHNEIDER TESYS MINISTYKAČ REVERZ 3P(3Z) AC 3 440V 12A-24VDC LP5K1201BW3

Schneider Electric TeSys K reverzační stykač - 3P(3Z) - AC-3 - <= 440 V 12 A - 24 V DC ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82398839 Zkopírováno

Kód dodavatele: LP5K1201BW3 Zkopírováno

EAN: 3389110791228 Zkopírováno

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Druh napětí pro ovládání: DC

Stupeň krytí (NEMA): Ostatní

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys K reverzační stykač - 3P(3Z) - AC-3 - <= 440 V 12 A - 24 V DC cívka

TeSys K reverzační stykač LC2-K, 3P (3Z), pro aplikace ovládání motoru do 12 A/690 V AC-3 (5.5kW@400V). Poskytuje nízkoenergetické 24V DC cívky s přechodným odrušovacím modulem, 2V vestavěné pomocné kontakty, připojení šroubovými svorkami. Pro provozní rychlosti až 600 cyklů/hod. ve AC-3 a prostředí do 50 °C zajišťuje spolehlivost a odolnost pro standardní aplikace. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).

Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP) IP20
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Funkce Reverzní stykač
Jmenovitý provozní výkon NEMA 5.59 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 58 mm
Všechny parametry
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 5.5 kW
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Krytí (IP) IP20
Jmenovitý provozní proud Ie při AC-3, 400 V 12 A
Funkce Reverzní stykač
Jmenovitý provozní výkon NEMA 5.59 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 58 mm
