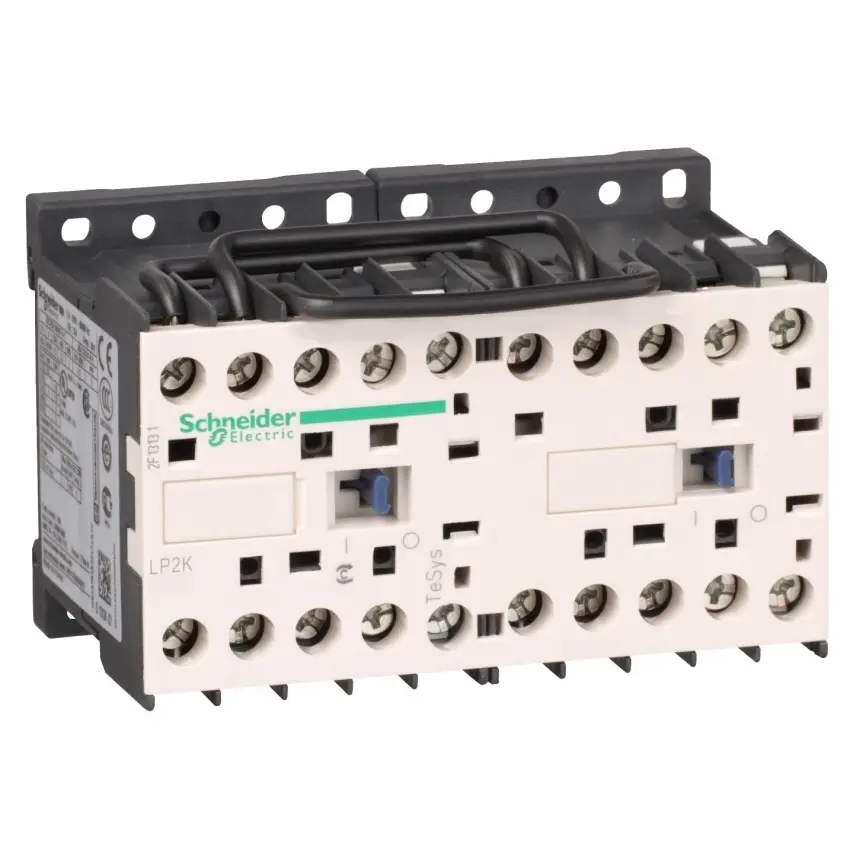

SCHNEIDER TESYS MINISTYKAČ REVERZ 3P 6A 24VDC INTEGR. OCHR. LP2K0610BD3

Schneider Electric TeSys K reverzační stykač LP5-K - 3P - AC-3 - <= 440 V 6 A - cívka 2... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82389786 Zkopírováno

Kód dodavatele: LP2K0610BD3 Zkopírováno

EAN: 3389110496963 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 2.2 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 6 A

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys K reverzační stykač LP5-K - 3P - AC-3 - <= 440 V 6 A - cívka 24 V DC

TeSys K reverzační stykač LC2-K - 3P (3Z) - pro aplikace ovládání motoru do 6 A/690 V AC-3 (2.2kW@400V). Poskytuje cívku 24 V DC s přechodným odrušovacím modulem, 2 Z vestavěné pomocné kontakty, připojení šroubovými svorkami. Pro provozní rychlosti až 600 cyklů/hod. ve AC-3 a prostředí do 50 °C zajišťuje spolehlivost a odolnost pro standardní aplikace. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC), Green Premium (RoHs/Reach).

Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 2.2 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 6 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 2.24 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 58 mm
