SCHNEIDER TESYS MINISTYKAČ REVERZ 3P 9A AC-3 440V-POMOCNÝ KONTAKT 1V-CÍVKA 48V DC LP2K0901ED

Reverzační ministykač Schneider TeSys K LP2K0901ED, 3P, 9 A AC-3 při 440 V, s pomocným kon... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83725387 Zkopírováno

Kód dodavatele: LP2K0901ED Zkopírováno

EAN: 3389110498349 Zkopírováno

Montáž na lištu možná: Ne

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Krytí (IP): IP20

Jmenovitý provozní výkon NEMA: 3.73 kW

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Reverzační ministykač Schneider TeSys K LP2K0901ED, 3P, 9 A AC-3 při 440 V, s pomocným kontaktem 1V a cívkou 48 V DC.

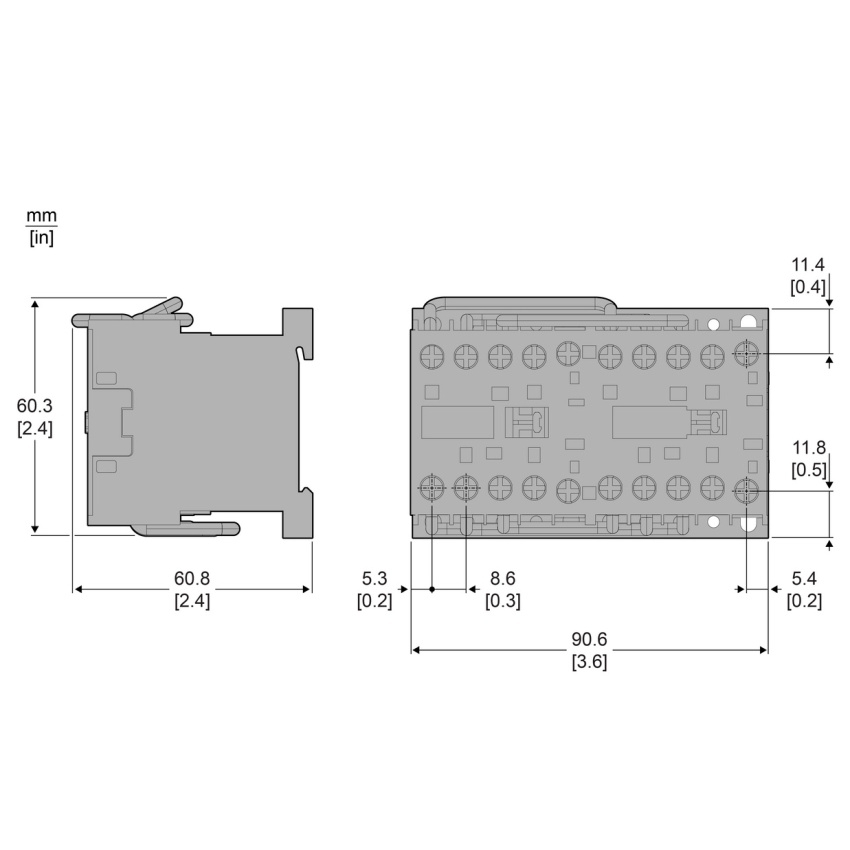

Schneider LP2K0901ED je reverzační stykač řady TeSys K s předmontovanou reverzační sběrnicí. Je v provedení 3P se složením silových kontaktů 3 Z a je určen pro ovládání motoru i odporovou zátěž. Produkt je vybaven cívkou 48 V DC, pomocným kontaktem 1V a připojením pomocí šroubových svorek. Upevnění je možné na lištu nebo desku a rozměry jsou 90 × 58 × 57 mm.

Klíčové vlastnosti

  • Reverzační ministykač TeSys K
  • Typ LP2K0901ED
  • Provedení 3P
  • Složení silových kontaktů 3 Z
  • Jmenovitý pracovní proud 9 A při AC-3 do 440 V AC
  • Jmenovitý pracovní proud 9 A při AC-3e do 440 V AC
  • Jmenovitý pracovní proud 20 A při AC-1 do 690 V AC
  • Pomocný kontakt 1V
  • Napětí ovládacího obvodu 48 V DC
  • Šroubové svorky
  • Předmontovaná reverzační sběrnice
  • Upevnění na lištu nebo desku
  • Šířka 90 mm
  • Výška 58 mm
  • Hloubka 57 mm
Název parametru Hodnota
Montáž na lištu možná Ne
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Krytí (IP) IP20
Jmenovitý provozní výkon NEMA 3.73 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Jmenovité řídicí napájecí napětí Us DC 48 - 48 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Stupeň krytí (NEMA) Ostatní
Funkce Reverzní stykač
Šířka 90 mm
Hloubka 57 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Druh napětí pro ovládání DC
Výška 58 mm
Druh provozního napětí DC
Všechny parametry
Název parametru Hodnota
Montáž na lištu možná Ne
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Krytí (IP) IP20
Jmenovitý provozní výkon NEMA 3.73 kW
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Jmenovité řídicí napájecí napětí Us DC 48 - 48 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Stupeň krytí (NEMA) Ostatní
Funkce Reverzní stykač
Šířka 90 mm
Hloubka 57 mm
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Druh napětí pro ovládání DC
Výška 58 mm
Druh provozního napětí DC
