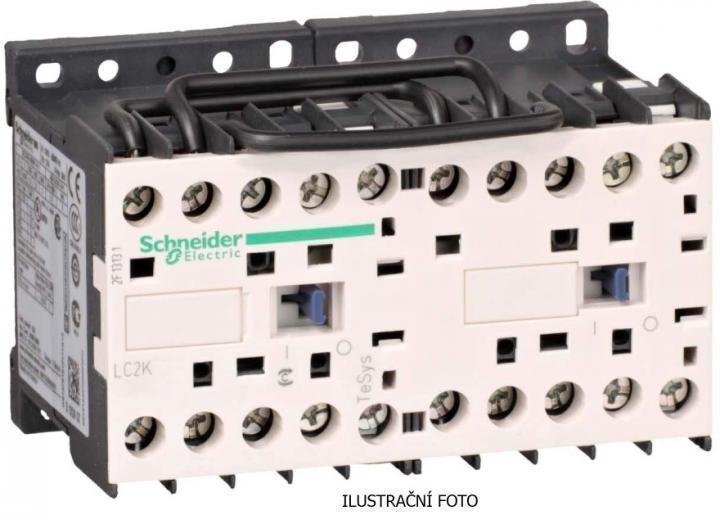

SCHNEIDER TESYS MINISTYKAČ REVERZ LC2K1610B7 3P 16A 1Z 24VAC

3-pólový reverzační ministykač pro standardní použití, šroubové svorky. Stykače TeSys se š... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 80981871 Zkopírováno

Kód dodavatele: LC2K1610B7 Zkopírováno

EAN: 3389118380851 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 16 A

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 24 - 24 V

Na objednání obvykle do 19 dnů

K vyzvednutí na pobočkách obvykle do 19 dnů

Popis Parametry
3-pólový reverzační ministykač pro standardní použití, šroubové svorky. Stykače TeSys se šroubovými svorkami jsou dodávány s propojenými spoji silových obvodů. Upevnění na lištu DIN 35 mm nebo pomocí šroubů průměru 4 mm. Stykače se dodávají se šrouby svorek „připravenými k utažení“. Střídavé ovládací napětí.
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 16 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 5.59 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 440 - 440 V
Druh provozního napětí AC
Výška 58 mm
Všechny parametry
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 16 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 5.59 kW
Montáž na lištu možná Ne
Hloubka 57 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 0
Provozní napětí AC 60 Hz 440 - 440 V
Druh provozního napětí AC
Výška 58 mm
