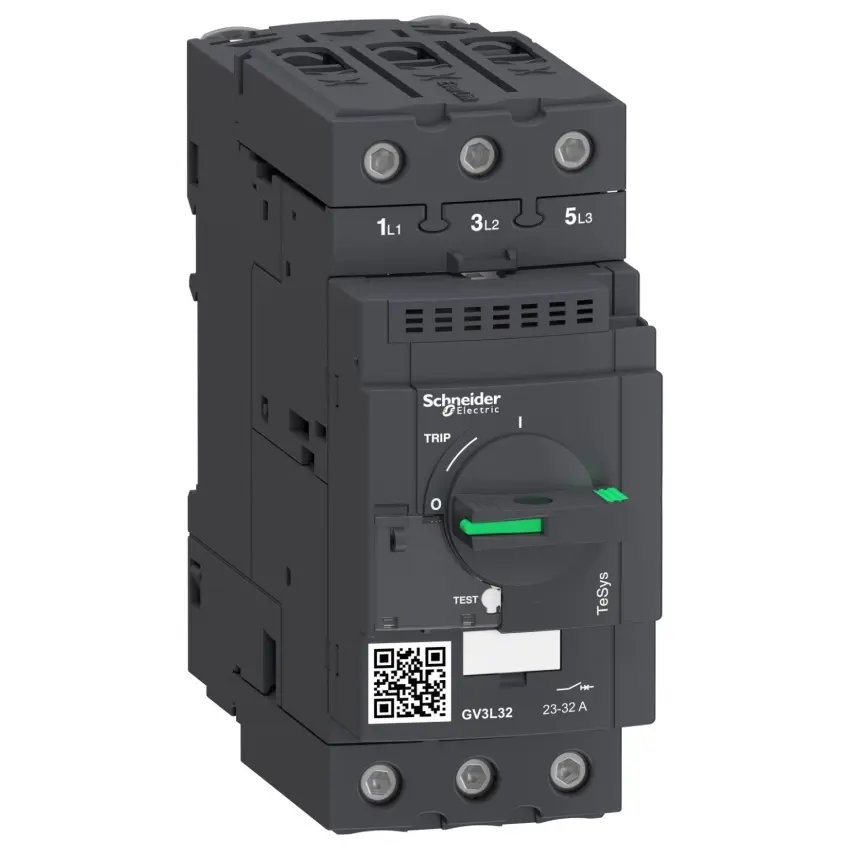

SCHNEIDER TESYS MOTOROVÝ JISTIČ BEZ NADPR. SPOUŠTĚ 32A GV3L32

Schneider Electric TeSys GV3L spouštěč motoru - 32 A - 3P - nadproudová ochranaTeSys GV mo... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82891500 Zkopírováno

Kód dodavatele: GV3L32 Zkopírováno

EAN: 3389119405430 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Nastavitelný rozsah nezpožděné zkratové spouště: 448 - 448 A

Typ konstrukce přístroje: Kompletní přístroj ve skříni

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys GV3L spouštěč motoru - 32 A - 3P - nadproudová ochrana

TeSys GV motorový jistič, 3P (3P), 32 A/690V, pro 3fázové aplikace motoru 15kW@400V. Poskytuje magnetickou ochranu s úrovní vypnutí při 14x10, vysokou vypínací schopnost Icu 100kA@400V. připojení šroubovými svorkami Everlink. ovládací prvek Start-Stop otočná rukojeť zaručená pro 50 000 cyklů ACU-3. Pro kompletní ochranu motoru použijte ji ve spojení s relé tepelného přetížení LRD332 (objednat samostatně). Certifikováno více standardů (IEC, CCC, EAC, Marine), splňuje požadavky norem Green Premium (RoHS/REACH).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Nastavitelný rozsah nezpožděné zkratové spouště 448 - 448 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP20
Výška 132 mm
Jmenovité provozní napětí 690 - 690 V
Hloubka 136 mm
Šířka 55 mm
Spouštěcí technika Magnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 100 kA
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Citlivé na výpadek fáze Ano
S integrovaným pomocným spínačem Ne
Typ ovládacího prvku Otočný knoflík
Jmenovitý trvalý proud Iu 32 A
S tepelnou ochranou Ne
Jmenovitý provozní výkon při AC-3, 230 V 7.5 kW
Ztrátový výkon 8 W
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Nastavitelný rozsah nezpožděné zkratové spouště 448 - 448 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP20
Výška 132 mm
Jmenovité provozní napětí 690 - 690 V
Hloubka 136 mm
Šířka 55 mm
Spouštěcí technika Magnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 100 kA
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Citlivé na výpadek fáze Ano
S integrovaným pomocným spínačem Ne
Typ ovládacího prvku Otočný knoflík
Jmenovitý trvalý proud Iu 32 A
S tepelnou ochranou Ne
Jmenovitý provozní výkon při AC-3, 230 V 7.5 kW
Ztrátový výkon 8 W
