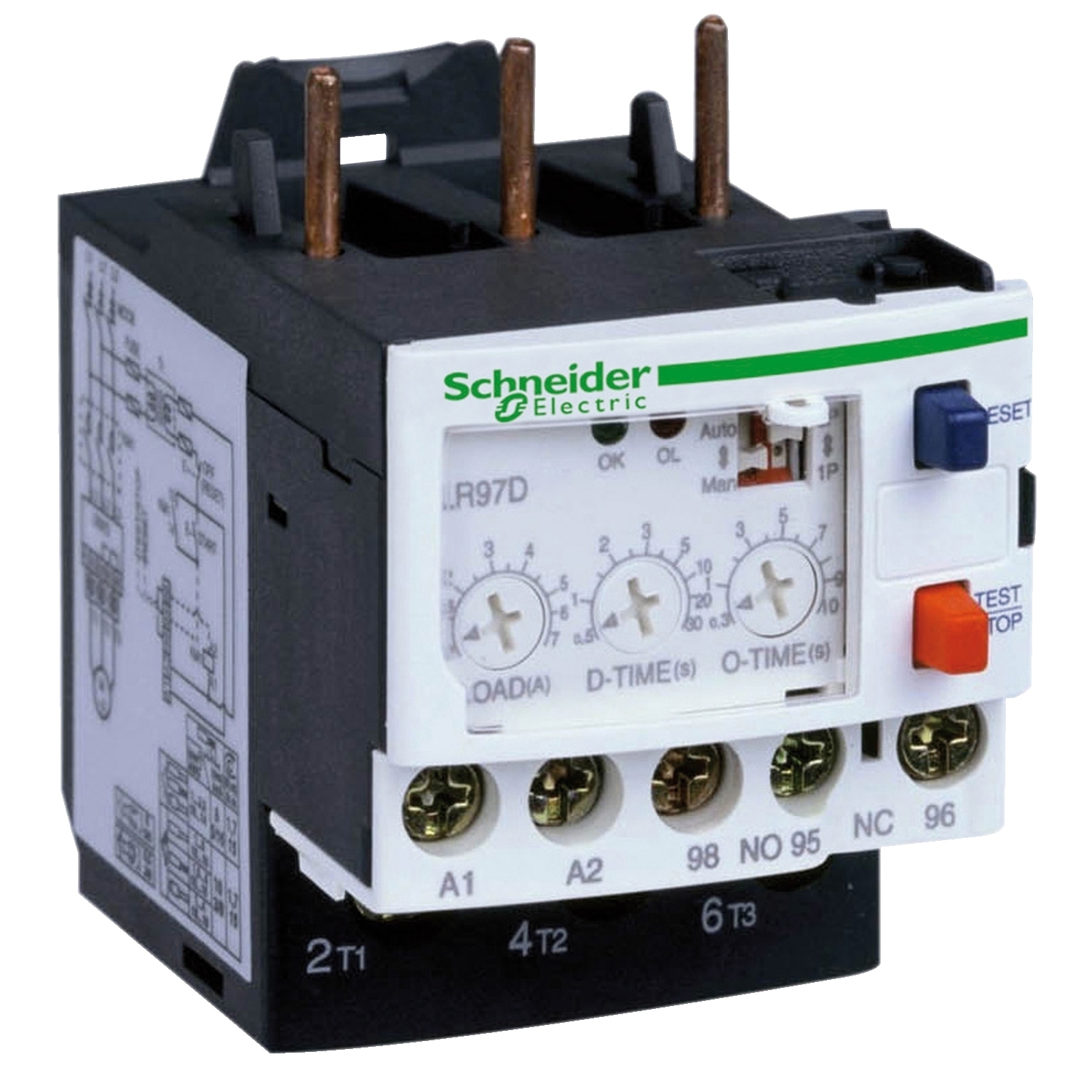

SCHNEIDER TESYS RELÉ OCHRAN EL 0,3-1,5A 24V AC/DC LR97D015B

Elektronické nadproudové relé TeSys LR97D015B pro motory s nastavitelným proudem 0,3-1,5 A... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83466845 Zkopírováno

Kód dodavatele: LR97D015B Zkopírováno

EAN: 3389110575774 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Provozní napětí AC 50 Hz: 24 - 24 V

Počet pomocných kontaktů jako měnič: 1

Počet pomocných spínacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Elektronické nadproudové relé TeSys LR97D015B pro motory s nastavitelným proudem 0,3-1,5 A a napájecím napětím 24 V AC/DC.

Elektronické nadproudové relé TeSys LR97D015B od společnosti Schneider Electric je určeno k ochraně motorů před přetížením a zablokováním rotoru. Nastavitelný rozsah ochrany proti přetížení je 0,3-1,5 A, což umožňuje přizpůsobení specifickým požadavkům aplikace. Relé je kompatibilní s kontaktníky řady LC1D09 až LC1D38 a je určeno pro napájecí napětí 24 V AC/DC. Mezi jeho ochranné funkce patří citlivost na výpadek fáze a ochrana proti zablokování rotoru. Relé je vybaveno jedním spínacím a jedním rozpínacím pomocným kontaktem pro signalizaci stavu.

Klíčové vlastnosti

  • Nastavitelný rozsah ochrany proti přetížení: 0,3-1,5 A
  • Kompatibilní s kontaktníky řady LC1D09-LC1D38
  • Napájecí napětí: 24 V AC/DC
  • Ochrana proti zablokování rotoru a citlivost na výpadek fáze
  • Jednoduché nastavení a signalizace stavu pomocí LED indikátorů
  • Kompaktní rozměry pro snadnou integraci do motorových spouštěčů
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 24 - 24 V
Počet pomocných kontaktů jako měnič 1
Počet pomocných spínacích kontaktů 0
Tlačítko funkce resetování Ano
Počet pomocných rozpínacích kontaktů 0
Provozní napětí DC 24 - 24 V
Automatická funkce resetování Ano
Třída rozběhu Nastavitelné
Způsob montáže Přímý nástavec
Vstup funkce resetování Ano
Provozní napětí AC 60 Hz 24 - 24 V
Druh napětí pro ovládání AC/DC
Druh provozního napětí AC/DC
Potřeba externího napájecího zdroje Ne
Výška 64.5 mm
Hloubka 67.5 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Nastavitelný rozsah proudu 0.3 - 1.5 A
