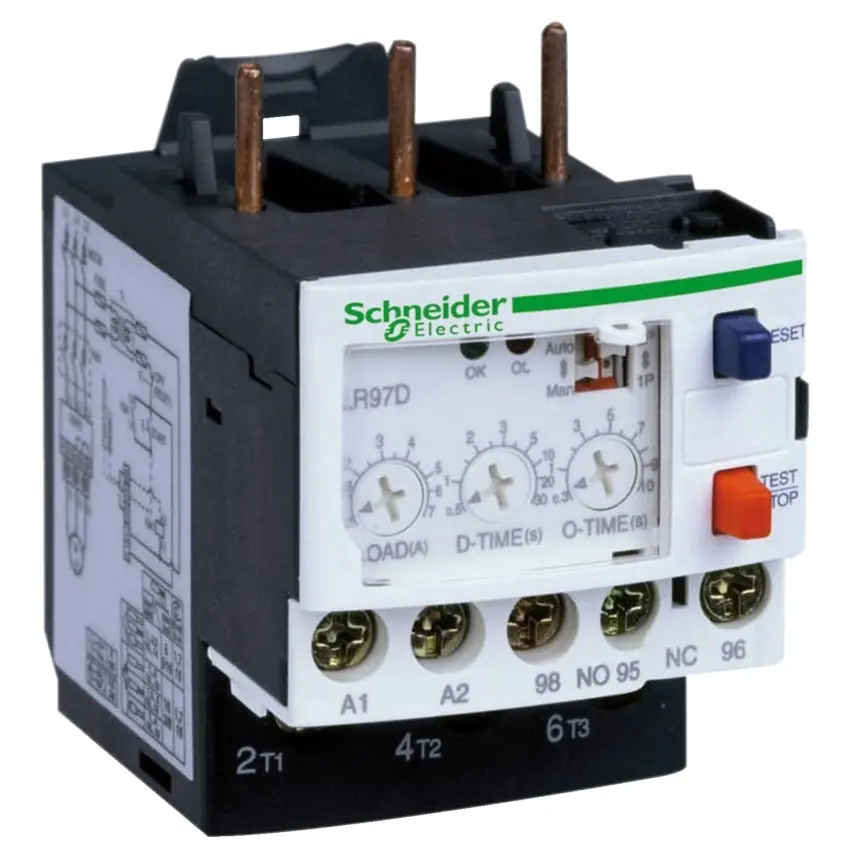

SCHNEIDER TESYS RELÉ OCHRAN EL 5-25A 24VAC/DC LR97D25B

Schneider Electric elektronické nadproudové relé pro motor - 5...25A - 24V 50Hz/DCTeSys LR... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81896481 Zkopírováno

Kód dodavatele: LR97D25B Zkopírováno

EAN: 3389110575866 Zkopírováno

Způsob montáže: Přímý nástavec

Počet pomocných spínacích kontaktů: 0

Počet pomocných rozpínacích kontaktů: 0

Počet pomocných kontaktů jako měnič: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric elektronické nadproudové relé pro motor - 5...25A - 24V 50Hz/DC

TeSys LR97D elektronické nadproudové relé - 25A/690V - k napájení s 24V AC/DC - pro ochranu motorů se jmenovitým proudem 5-21A. Poskytuje 3 moduly pro nastavení ochrany, ZATÍŽENÍ (5-25 A) pro nadproudovou úroveň, DOBA O (0.3-10 s) na přijatelnou dobu nadproudu, DOBA TRP (0.5-30 s) pro dobu trvání spuštění . Navíc se zařízení vypíná, když je proud vyšší než 3 x ZATÍŽEN během více než 0,5 s v ustáleném stavu a pokud během více než 3 s chybí fáze. Nastavení zahrnuje také selektory 1fázových/3fázových motorů a manuálního/automatického resetu, zařízení má tlačítko reset, tlačítko test/stop, 2 indikátory LED (Run/Trip), 2 pomocné kontakty 1Z/V pro signalizaci poruchy. Nastavení lze zamknout zapečetěním průhledného krytu. Pro přímé připojení ke spodním svorkám 3fázového stykače LC1D09-D38, se šroubovými svorkami na spodní straně je možné samostatné upevnění ze stykače pomocí svorkovnice LAD7B106 (objednat samostatně). Certifikováno několik standardů (IEC, UL, CSA, CCC, EAC), splňuje požadavky norem RoHS/Reach.

Název parametru Hodnota
Způsob montáže Přímý nástavec
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Počet pomocných kontaktů jako měnič 1
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Třída rozběhu Nastavitelné
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Nastavitelný rozsah proudu 5 - 25 A
Druh napětí pro ovládání AC/DC
Tlačítko funkce resetování Ano
Automatická funkce resetování Ano
Vstup funkce resetování Ano
Provozní napětí AC 50 Hz 24 - 24 V
Provozní napětí DC 24 - 24 V
Provozní napětí AC 60 Hz 24 - 24 V
Druh provozního napětí AC/DC
Potřeba externího napájecího zdroje Ne
Výška 64.5 mm
Hloubka 67.5 mm
Šířka 45 mm
Všechny parametry
Název parametru Hodnota
Způsob montáže Přímý nástavec
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 0
Počet pomocných kontaktů jako měnič 1
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Třída rozběhu Nastavitelné
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Nastavitelný rozsah proudu 5 - 25 A
Druh napětí pro ovládání AC/DC
Tlačítko funkce resetování Ano
Automatická funkce resetování Ano
Vstup funkce resetování Ano
Provozní napětí AC 50 Hz 24 - 24 V
Provozní napětí DC 24 - 24 V
Provozní napětí AC 60 Hz 24 - 24 V
Druh provozního napětí AC/DC
Potřeba externího napájecího zdroje Ne
Výška 64.5 mm
Hloubka 67.5 mm
Šířka 45 mm
