SCHNEIDER TESYS RELÉ TEPEL 16-25A LRD325L

Jisticí nadproudové relé Schneider Electric TeSys LRD, 17–25 A, třída 20 (LRD325L). Toto... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720157 Zkopírováno

Kód dodavatele: LRD325L Zkopírováno

EAN: 3389119215541 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Způsob montáže: Přímá montáž/samostatná instalace

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

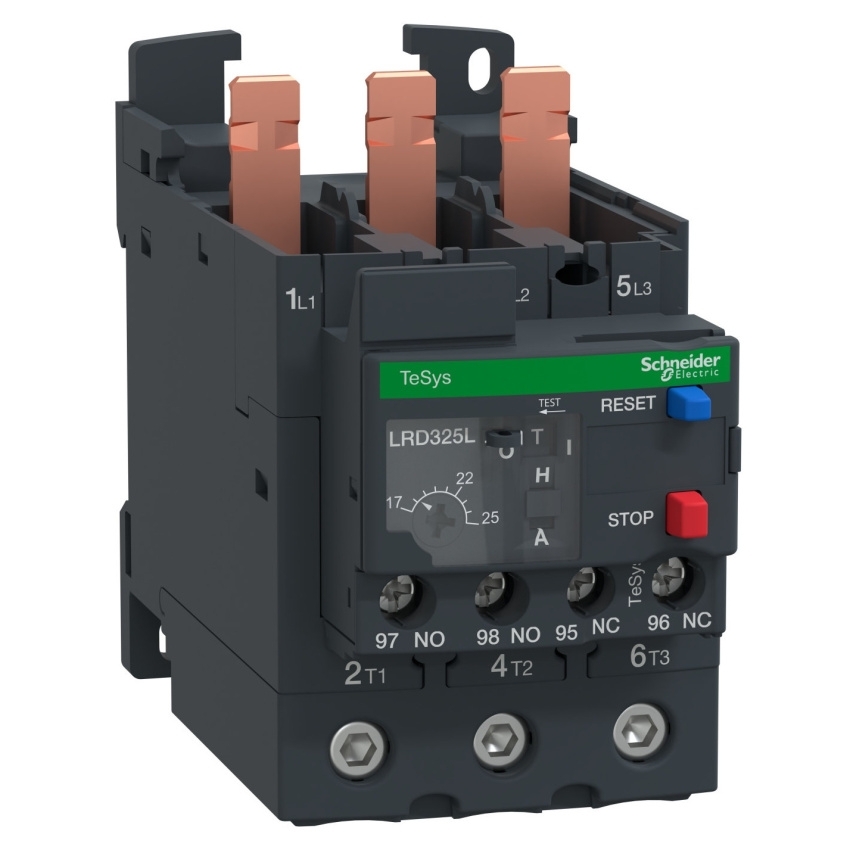

Jisticí nadproudové relé Schneider Electric TeSys LRD, 17–25 A, třída 20 (LRD325L).

Toto rozdílové nadproudové relé TeSys LRD v provedení LRD325L je určeno pro ochranu třífázových motorů a nabízí nastavitelný rozsah tepelné ochrany 17…25 A. Relé je klasifikováno třídou spouště 20 podle IEC 60947-4-1 a je vybaveno funkcí detekce poruchy fáze. Zařízení obsahuje pomocné kontakty 1Z + 1V a ovládací prvky včetně tlačítka STOP a RESET. Kompatibilní je se stykači LC1D40A, LC1D50A a LC1D65A a lze jej montovat na lištu, desku nebo přímo pod stykač. Rozměry přístroje jsou 70 × 55 × 123 mm a hmotnost činí 0,375 kg.

Klíčové vlastnosti

  • Rozdílové nadproudové relé TeSys LRD
  • Nastavitelný proud 17…25 A
  • Třída spouště 20 podle IEC 60947-4-1
  • Detekce poruchy fáze
  • Pomocné kontakty 1Z + 1V
  • Tlačítka STOP a RESET
  • Kompatibilní se stykači LC1D40A / LC1D50A / LC1D65A
  • Montáž na lištu, desku nebo pod stykač

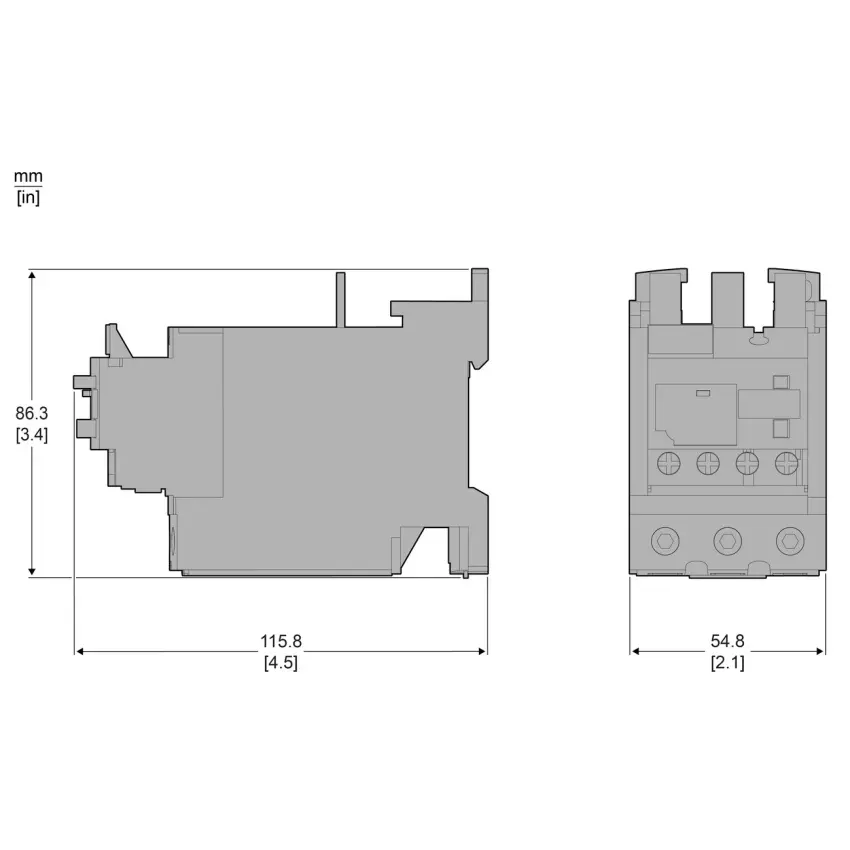

  • Rozměry 70 × 55 × 123 mm
  • Hmotnost 0,375 kg
  • Model: LRD325L
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Způsob montáže Přímá montáž/samostatná instalace
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Třída rozběhu CLASS 20
Tlačítko funkce resetování Ano
Nastavitelný rozsah proudu 17 - 25 A
Vstup funkce resetování Ne
Automatická funkce resetování Ano
Počet pomocných kontaktů jako měnič 0
Max. jmenovité provozní napětí Ue 690 V
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Způsob montáže Přímá montáž/samostatná instalace
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Třída rozběhu CLASS 20
Tlačítko funkce resetování Ano
Nastavitelný rozsah proudu 17 - 25 A
Vstup funkce resetování Ne
Automatická funkce resetování Ano
Počet pomocných kontaktů jako měnič 0
Max. jmenovité provozní napětí Ue 690 V
