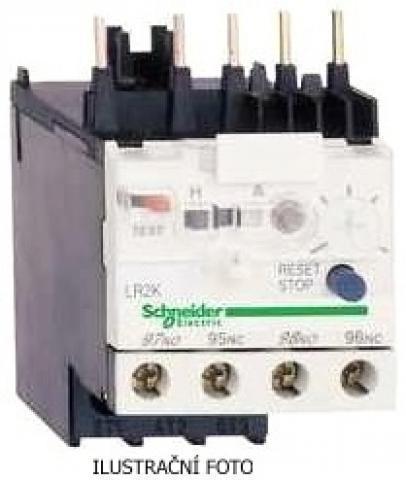

SCHNEIDER TESYS RELÉ TEPEL LR2K0322 12-16A

Trojpólové relé se šroubovými svorkami. Tato tepelná nadproudová relé jsou určena pro ochr... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 70999781 Zkopírováno

Kód dodavatele: LR2K0322 Zkopírováno

EAN: 3389110705898 Zkopírováno

Způsob montáže: Přímý nástavec

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Počet pomocných kontaktů jako měnič: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Trojpólové relé se šroubovými svorkami. Tato tepelná nadproudová relé jsou určena pro ochranu motorů. Jsou kompenzovaná a citlivá na výpadek fáze. Reset lze zvolit ruční nebo automatický. Ovládací a signalizační prvky na čelní stěně nadproudového relé: Výběr druhu resetu: ruční (označený H) nebo automatický (označený A). Červené tlačítko: Test vybavení ochrany. Modré tlačítko: Stop a Reset. Žlutý signalizační indikátor vybavení ochrany.

Třída 10 A (norma stanovuje čas vypnutí mezi 2 a 10 sekundami při 7,2 In).
Název parametru Hodnota
Způsob montáže Přímý nástavec
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 0
Třída rozběhu TŘÍDA 10 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Max. jmenovité provozní napětí Ue 690 V
Nastavitelný rozsah proudu 12 - 16 A
Tlačítko funkce resetování Ano
Automatická funkce resetování Ano
Vstup funkce resetování Ne
Všechny parametry
Název parametru Hodnota
Způsob montáže Přímý nástavec
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Počet pomocných kontaktů jako měnič 0
Třída rozběhu TŘÍDA 10 A
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Max. jmenovité provozní napětí Ue 690 V
Nastavitelný rozsah proudu 12 - 16 A
Tlačítko funkce resetování Ano
Automatická funkce resetování Ano
Vstup funkce resetování Ne
