SCHNEIDER TESYS SPOUŠTĚČ MOTOR 3P 0,1-0,16A GV2P01

Schneider Electric motorový spouštěč GV2P01 Motorový spouštěč a ochrana TeSys GV2P01 p... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83698571 Zkopírováno

Kód dodavatele: GV2P01 Zkopírováno

EAN: 3389110213409 Zkopírováno

Šířka: 45 mm

Hloubka: 97 mm

Jmenovité provozní napětí: 690 - 690 V

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

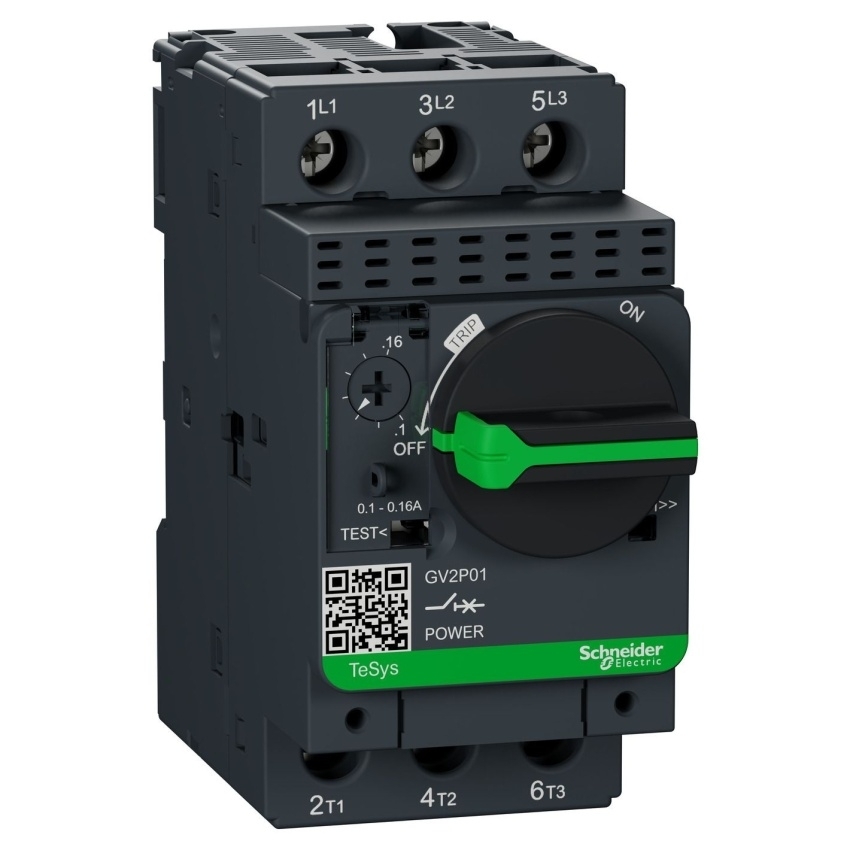

Schneider Electric motorový spouštěč GV2P01

Motorový spouštěč a ochrana TeSys GV2P01 poskytuje spolehlivou tepelně-magnetickou ochranu třífázových motorů. Je určen pro proudové nastavení 0,1–0,16 A a nabízí vysokou vypínací schopnost až 100 kA při 400 V. Otočná rukojeť umožňuje snadné ovládání, šroubové svorky zajišťují pevné připojení a zařízení splňuje širokou škálu mezinárodních norem. Vhodné pro aplikace vyžadující ochranu proti přetížení, zkratu a výpadku fáze.

3pólové provedení, jmenovité napětí 690 V AC, nastavitelné tepelné jištění 0,1–0,16 A. Magnetické vybavení při 9×In. Mechanická i elektrická životnost 100 000 cyklů. Ochrana IP20, montáž na DIN lištu nebo panel. Certifikace CCC, UL, CSA, EAC, ATEX, lodní klasifikace (LROS, BV, RINA, DNV-GL, UKCA). Provozní teplota -20 až +60 °C. Rozměry: 45 × 89 × 97 mm.

Klíčové vlastnosti

  • Tepelně-magnetická ochrana motoru
  • Nastavitelný proudový rozsah 0,1–0,16 A
  • Vypínací schopnost až 100 kA při 400 V
  • Ovládání otočnou rukojetí
  • Ochrana proti výpadku fáze
  • Certifikace pro široké použití (IEC, UL, CSA, ATEX)
  • Montáž na DIN lištu nebo panel
Název parametru Hodnota
Šířka 45 mm
Hloubka 97 mm
Jmenovité provozní napětí 690 - 690 V
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP20
Výška 89 mm
Nastavitelný rozsah nezpožděné zkratové spouště 1.5 - 1.5 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
Druh el. připojení hlavního proudového obvodu Šroubová svorka
S integrovaným pomocným spínačem Ne
Jmenovitý trvalý proud Iu 0.16 A
Typ ovládacího prvku Otočný knoflík
Rozsah nastavení spouště na přetížení 0.1 - 0.16 A
S tepelnou ochranou Ano
Jmenovitý provozní výkon při AC-3, 230 V 0.02 kW
Ztrátový výkon 2.5 W
Spouštěcí technika Termomagnetické
Citlivé na výpadek fáze Ano
Jmenovitá vypínací schopnost Icu při 400 V, AC 100 kA
Jmenovitý provozní výkon při AC-3, 400 V 0.04 kW
