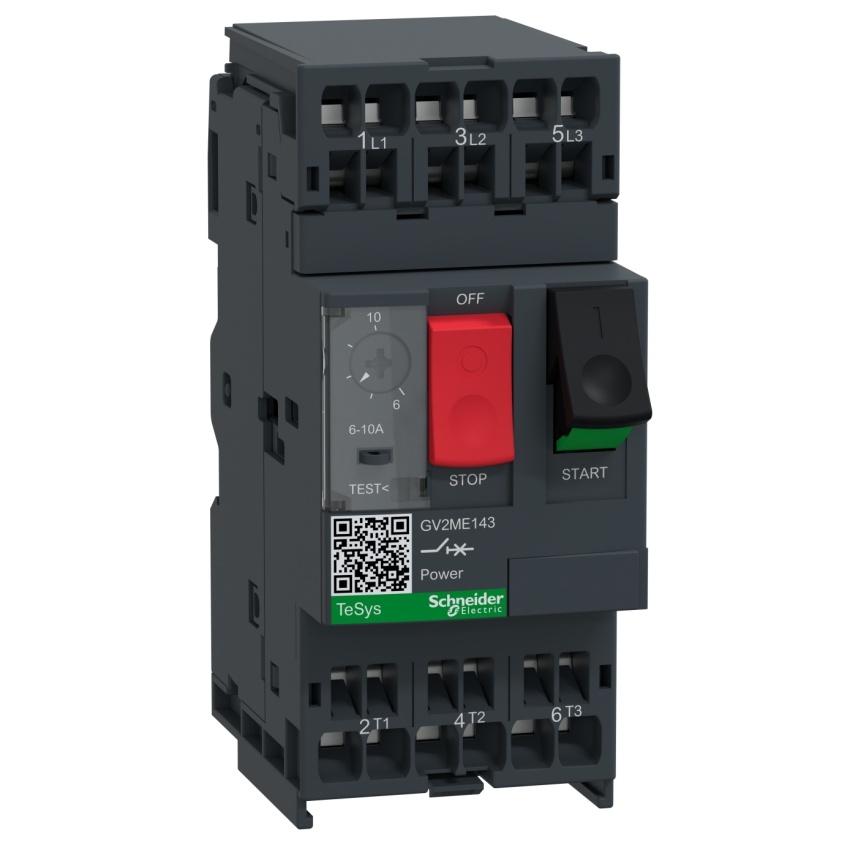

SCHNEIDER TESYS SPOUŠTĚČ MOTOR 3P 6-10A PRUŽ SVORKY GV2ME143

Schneider Electric TeSys GV2 - motorový jistič s nadproudovou a zkratovou ochranou - 6...1... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82896179 Zkopírováno

Kód dodavatele: GV2ME143 Zkopírováno

EAN: 3389110346459 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Pružinová svorka

Nastavitelný rozsah nezpožděné zkratové spouště: 138 - 138 A

Typ konstrukce přístroje: Kompletní přístroj ve skříni

S integrovanou podpěťovou spouští: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys GV2 - motorový jistič s nadproudovou a zkratovou ochranou - 6...10 A - pružné svorky

TeSys GV motorový jistič, 3P (3P), 10 A/690V, pro 3fázové aplikace motoru 3-4kW@400V. Poskytuje tepelně-magnetickou ochranu s nastavením tepelného rozsahu 6-10 A, magnetické vypínání 13xIn, vysoká vypínací schopnost Icu 100kA@400V. Připojení pružinovými svorkami. Ovládač Start-Stop stisknutím tlačítka, zaručený pro 100 000 cyklů ACU-3. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine, ATEX), Green Premium (RoHS/REACh).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Nastavitelný rozsah nezpožděné zkratové spouště 138 - 138 A
Typ konstrukce přístroje Kompletní přístroj ve skříni
S integrovanou podpěťovou spouští Ne
Počet pólů 3
Krytí (IP) IP20
Výška 101 mm
Jmenovité provozní napětí 690 - 690 V
Hloubka 78.2 mm
Šířka 44.5 mm
Spouštěcí technika Termomagnetické
Jmenovitá vypínací schopnost Icu při 400 V, AC 100 kA
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Citlivé na výpadek fáze Ano
S integrovaným pomocným spínačem Ne
Typ ovládacího prvku Tlačítko
Jmenovitý trvalý proud Iu 10 A
Rozsah nastavení spouště na přetížení 6 - 10 A
S tepelnou ochranou Ano
Jmenovitý provozní výkon při AC-3, 230 V 2.2 kW
Ztrátový výkon 2.5 W
