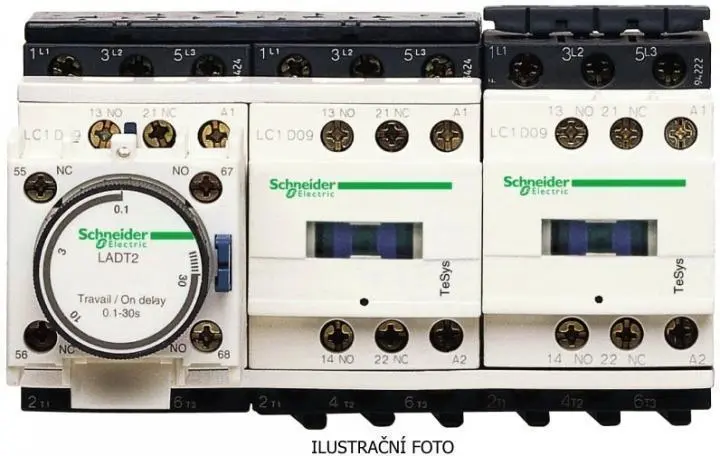

SCHNEIDER TESYS SPOUŠTĚČ Y/D LC3D090AP7 7,5KW/400V 230VAC NA DIN LIŠTU

Motorový spouštěč hvězda-trojúhelník řady TeSys - hotová sestava přístrojů na montážní liš... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81999284 Zkopírováno

Kód dodavatele: LC3D090AP7 Zkopírováno

EAN: 3389110545586 Zkopírováno

Funkce: Stykač hvězda-trojúhelník

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Motorový spouštěč hvězda-trojúhelník řady TeSys - hotová sestava přístrojů na montážní liště DIN 35 mm. Obsahuje mechanické blokování. Maximální provozní zatížení: 30 spuštění/hodinu. Maximální doba spuštění: 30 s.
Název parametru Hodnota
Funkce Stykač hvězda-trojúhelník
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Stupeň krytí (NEMA) Ostatní
Montáž na lištu možná Ano
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Hloubka 143 mm
Šířka 143 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh provozního napětí AC
Výška 124 mm
Jmenovitý provozní výkon NEMA 3.73 kW
