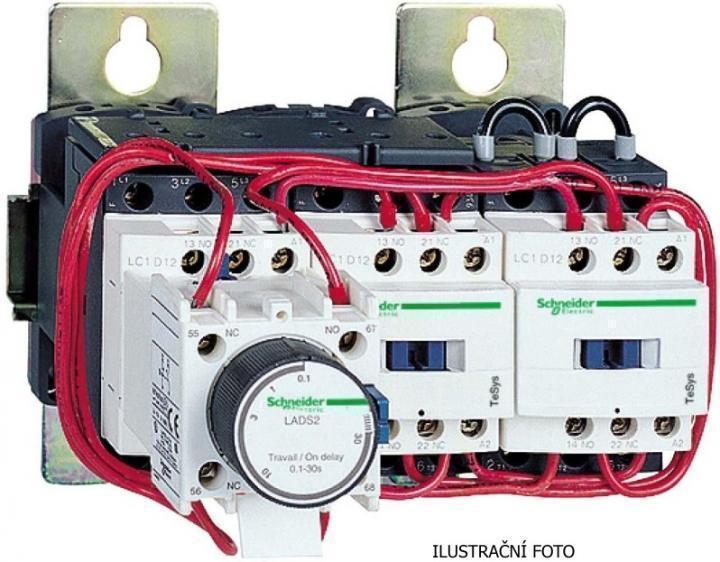

SCHNEIDER TESYS SPOUŠTĚČ Y/D LC3D18AP7 18,5KW/400V 230VAC

Motorový spouštěč hvězda-trojúhelník řady TeSys - hotová sestava přístrojů na montážní des... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 146980 Zkopírováno

Kód dodavatele: LC3D18AP7 Zkopírováno

EAN: 3389110546125 Zkopírováno

Funkce: Stykač hvězda-trojúhelník

Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
Motorový spouštěč hvězda-trojúhelník řady TeSys - hotová sestava přístrojů na montážní desce. Obsahuje mechanické blokování. Maximální provozní zatížení: 30 spuštění/hodinu. Maximální doba spuštění: 30 s.
Název parametru Hodnota
Funkce Stykač hvězda-trojúhelník
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Stupeň krytí (NEMA) Ostatní
Montáž na lištu možná Ano
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Hloubka 143 mm
Šířka 144 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh provozního napětí AC
Výška 124 mm
Jmenovitý provozní výkon NEMA 7.46 kW
