SCHNEIDER TESYS SPOUŠTĚČ Y/D LC3D32AP7 25KW/400V 230VAC

Schneider Electric spouštěč Y-D - 3x 3P (3 kontakty NO) 32A - cívka 230V 50HzTeSys D předm... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 43992725 Zkopírováno

Kód dodavatele: LC3D32AP7 Zkopírováno

EAN: 3389110550382 Zkopírováno

Funkce: Stykač hvězda-trojúhelník

Jmenovitý provozní výkon při AC-3, 400 V: 25 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 32 A

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 - 230 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

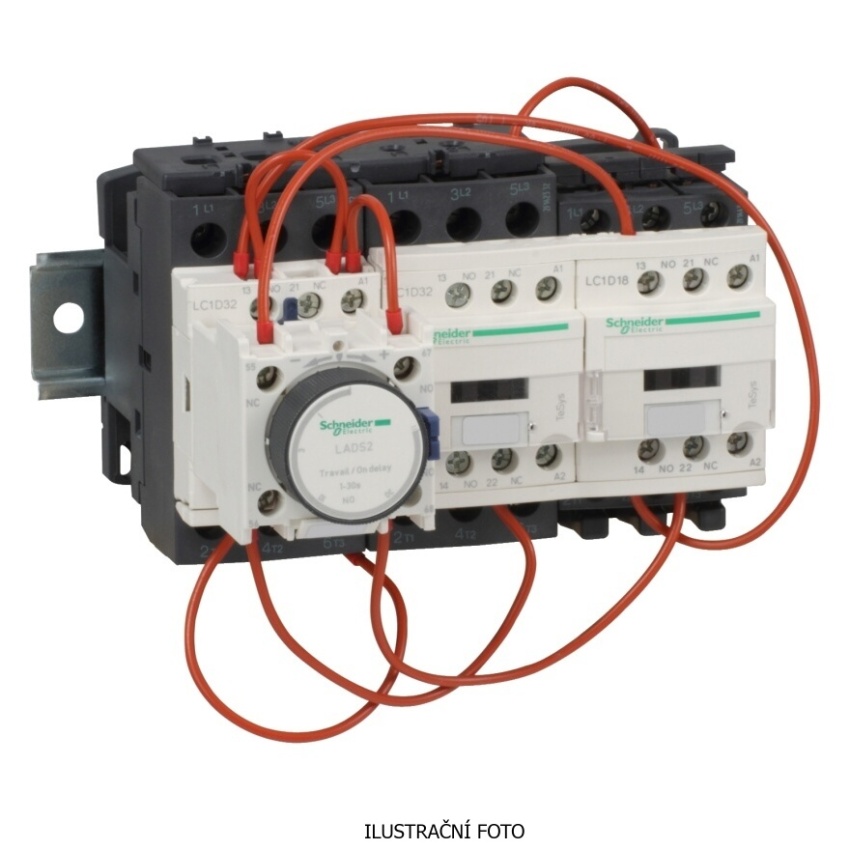

Schneider Electric spouštěč Y-D - 3x 3P (3 kontakty NO) 32A - cívka 230V 50Hz

TeSys D předmontovaný spouštěč hvězda-trojúhelník pro aplikace ovládání motorů až do 25kW@400V ve spojení delta. TeSys D - spouštěč na desce - otevřená verze - složený ze 3 stykačů LC1D s 230V 50/60Hz AC cívky - 1V vestavěný pomocný kontakt na spouštěč - blok s čas. zpožděním 1-30 s. Pro provozní rychlosti do 30 start/hod., maximální čas rozběhu 30 s. Kompaktní sestava (šířka 165 mm), šroubovák. Je vybaveno předzapojenými delta výkonovými konektory a mechanickým blokováním a doporučuje se použití tepelného relé (objednat samostatně). Splňuje požadavky normy Green Premium (RoHS/REACH).

Název parametru Hodnota
Funkce Stykač hvězda-trojúhelník
Jmenovitý provozní výkon při AC-3, 400 V 25 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Stupeň krytí (NEMA) Ostatní
Montáž na lištu možná Ano
Jmenovitý provozní proud Ie při AC-1, 400 V 50 A
Hloubka 149 mm
Šířka 166 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 0
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh provozního napětí AC
Výška 124 mm
Jmenovitý provozní výkon NEMA 14.9 kW
