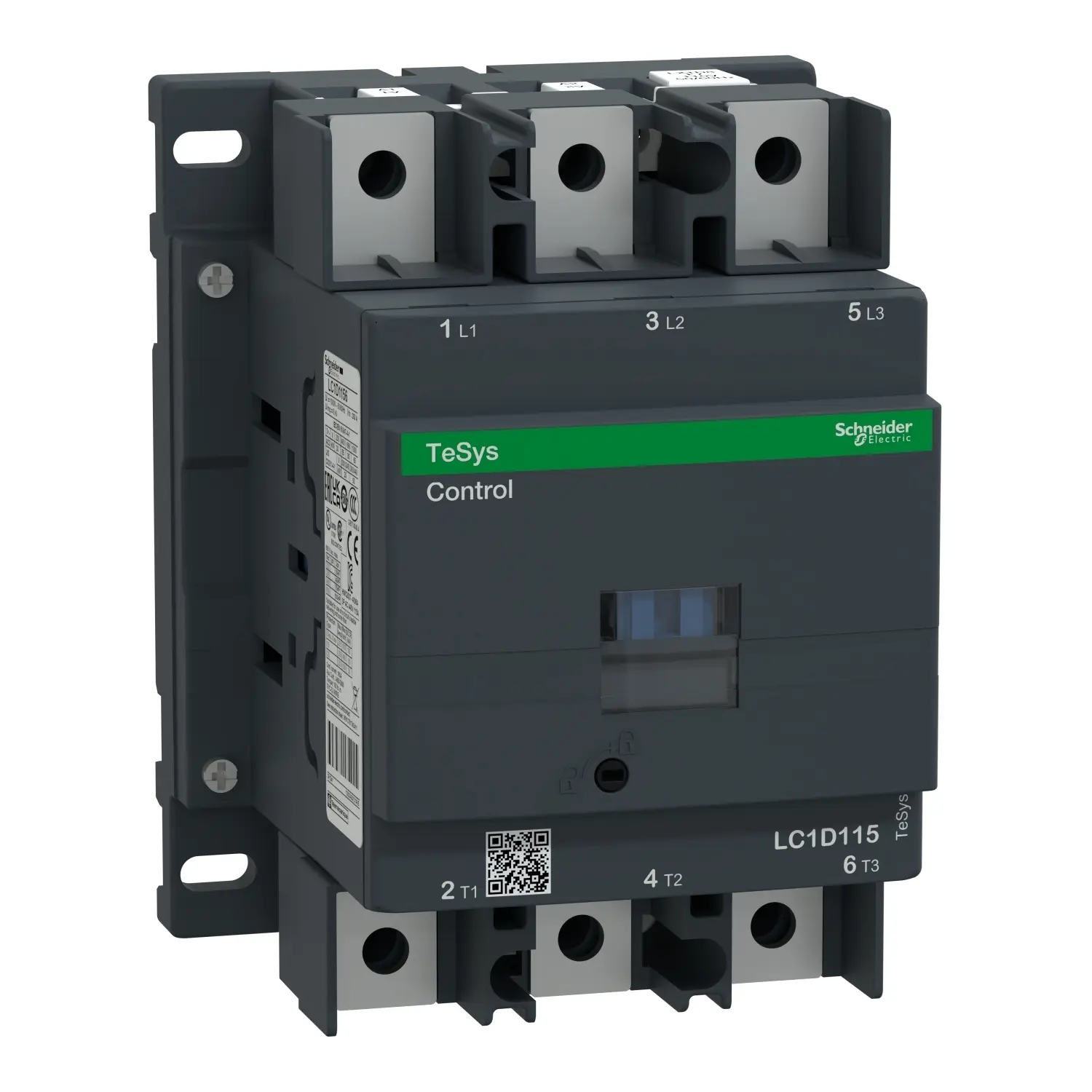

SCHNEIDER TESYS STYKAČ 3P 115A 1Z+1V CÍVKA 230V LC1D1156P7

Schneider Electric stykač 3P(3Z) 115A AC-3 440V-pomocné kontakty 1Z+1V-cívka 230V 50HzTeSy... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83096771 Zkopírováno

Kód dodavatele: LC1D1156P7 Zkopírováno

EAN: 3389110381375 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Ostatní

Provozní napětí AC 50 Hz: 440 - 440 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 115A AC-3 440V-pomocné kontakty 1Z+1V-cívka 230V 50Hz

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 115 A/1000 V AC-3 (55kW@400V). Poskytuje cívku 230 V 50/60 Hz AC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (spínací kontakty), připojení napájení pro tyče nebo oka, připojení ovládání ok. Pro provozní rychlosti do 2400 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 120 mm), montáž na 2 lišty DIN nebo šroubové upevnění. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Ostatní
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 115 A
Výška 158 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 200 A
Hloubka 136 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Šířka 120 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 38 A
