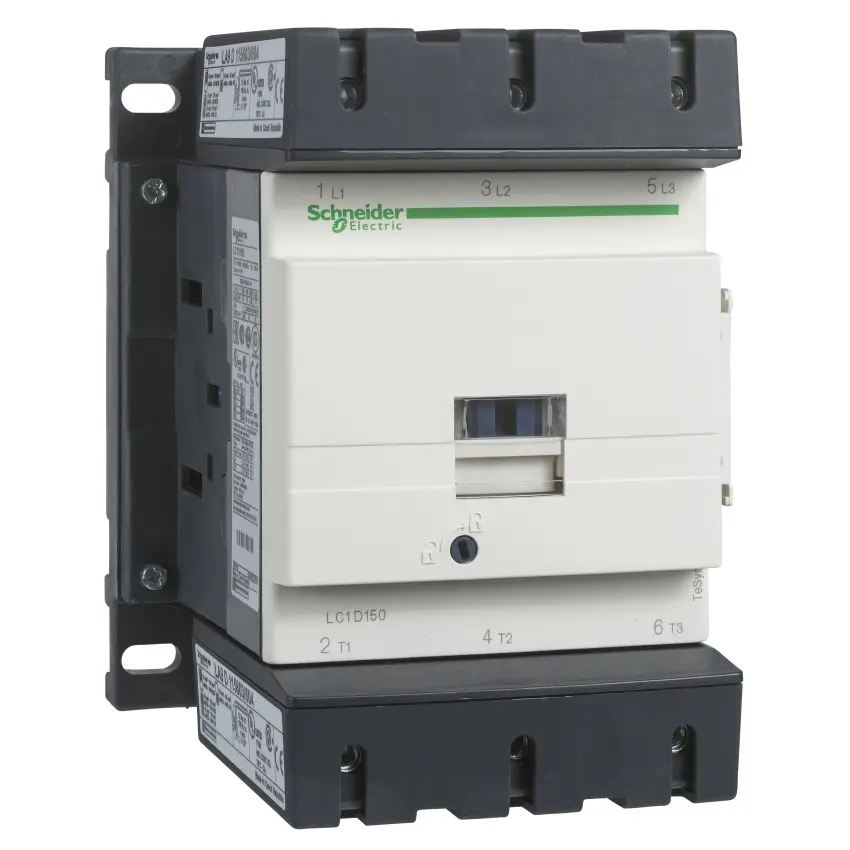

SCHNEIDER TESYS STYKAČ 3P 150A 1Z+1V 24VAC 50/60HZ LC1D150B7

Schneider Electric stykač 3P(3Z) 150A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V 50HzTeSys... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82099317 Zkopírováno

Kód dodavatele: LC1D150B7 Zkopírováno

EAN: 3389110475999 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 75 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 150A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V 50Hz

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 150 A/1000 V AC-3 (75kW@400V). Poskytuje cívku 24 V 50/60 Hz AC s odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (spínací kontakty), připojení napájení šroubovými konektory 2 vstupy, ovládání šroubovými svorkami . Pro provozní rychlosti do 1200 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 120 mm), montáž na 2 lišty DIN nebo šroubové upevnění. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní proud Ie při AC-1, 400 V 200 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Jmenovitý provozní výkon Ie při AC-4, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 50 A
Provozní napětí AC 50 Hz 440 - 440 V
Provozní napětí AC 60 Hz 440 - 440 V
Výška 158 mm
Hloubka 136 mm
Šířka 120 mm
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 75 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 150 A
Jmenovitý provozní proud Ie při AC-1, 400 V 200 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 24 - 24 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Jmenovitý provozní výkon Ie při AC-4, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 50 A
Provozní napětí AC 50 Hz 440 - 440 V
Provozní napětí AC 60 Hz 440 - 440 V
Výška 158 mm
Hloubka 136 mm
Šířka 120 mm
