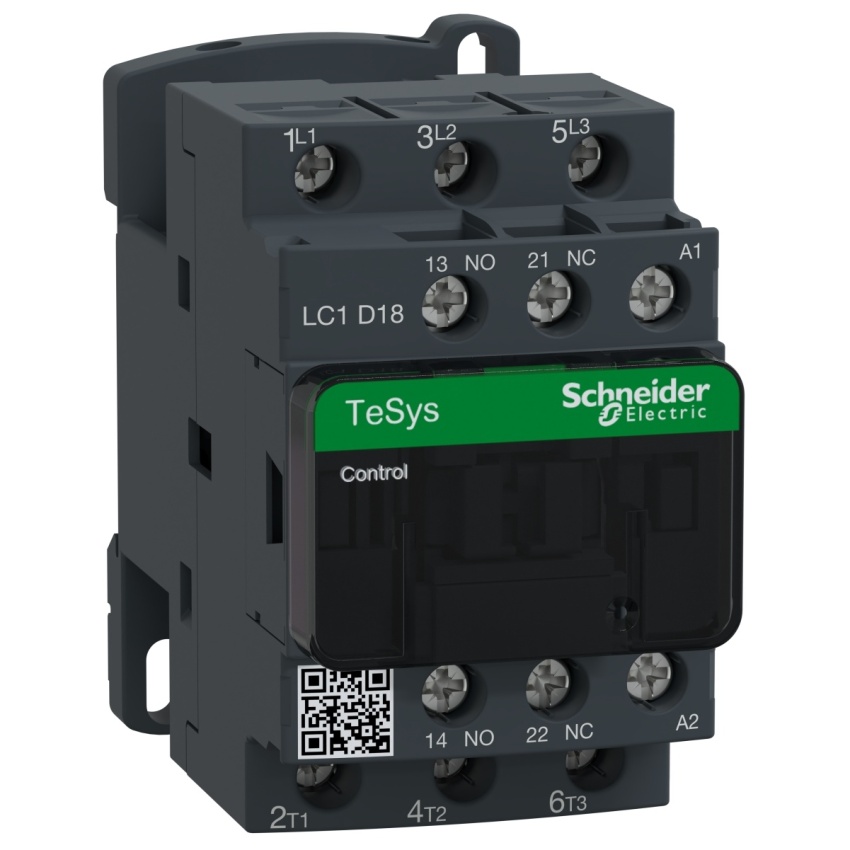

SCHNEIDER TESYS STYKAČ 3P 18A 1Z +1V 220V 50/60HZ LC1D18M7

Schneider Electric stykač 3P(3Z) 18A AC-3 440V-pomocné kontakty 1Z+1V-cívka 220V 50HzTeSys... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82986458 Zkopírováno

Kód dodavatele: LC1D18M7 Zkopírováno

EAN: 3389110349504 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Provozní napětí AC 50 Hz: 440 - 440 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 18A AC-3 440V-pomocné kontakty 1Z+1V-cívka 220V 50Hz

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 18 A/690 V AC-3 (7.5kW@400V). Poskytuje cívku 220 V 50/60 Hz AC, 1 Z + 1 V vestavěné pomocné kontakty (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Výška 77 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Hloubka 86 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 220 V
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 220 V
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Vhodné pro řadovou montáž Ne
