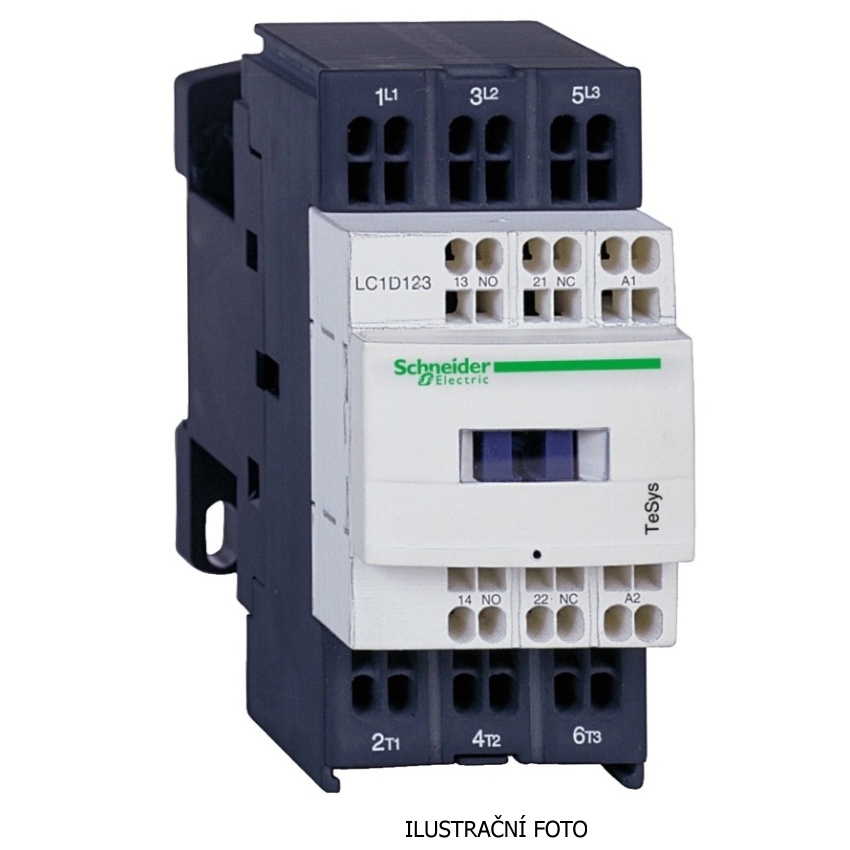

SCHNEIDER TESYS STYKAČ 3P 25A 1Z+1V 24VDC PRUŽ.SVORKY, SNÍŽ. PŘÍKON, LC1D253BL

Schneider Electric stykač 3P(3Z) 25A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DCTeSys D ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82789782 Zkopírováno

Kód dodavatele: LC1D253BL Zkopírováno

EAN: 3389110809022 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Pružinová svorka

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Počet pomocných spínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 25A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DC

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 25 A/690 V AC-3 (11kW@400V). Poskytuje nízkovýkonovou DC cívku 24 V se přechodným odrušovacím modulem, 1 Z + 1 V vestavěné pomocné kontakty (NC zrcadlové), připojení pružinovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Výška 99 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Hloubka 101 mm
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 12 A
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Pružinová svorka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Druh napětí pro ovládání DC
Jmenovitý provozní proud Ie při AC-3, 400 V 25 A
Výška 99 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 40 A
Hloubka 101 mm
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Jmenovitý provozní výkon při AC-3, 400 V 11 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 5.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 12 A
