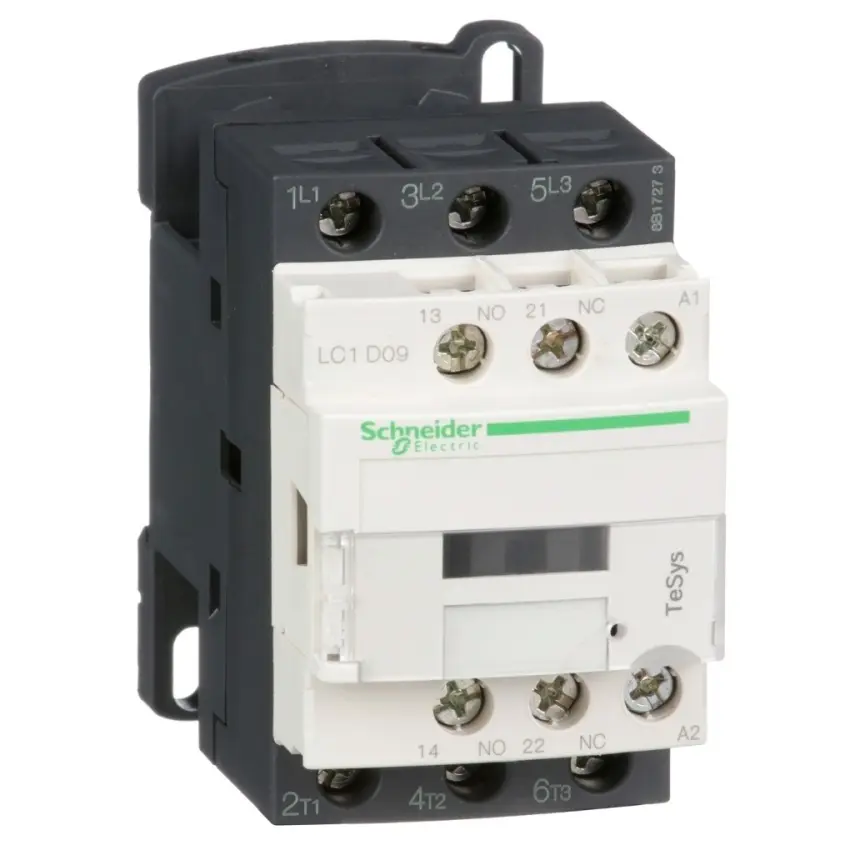

SCHNEIDER TESYS STYKAČ 3P 9A 1Z+1V 240V 50HZ LC1D09U7

Schneider Electric stykač 3P(3Z) 9A AC-3 440V-pomocné kontakty 1Z+1V- cívka 240V 50HzTeSys... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 82794774 Zkopírováno

Kód dodavatele: LC1D09U7 Zkopírováno

EAN: 3389110349115 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Šroubová svorka

Provozní napětí AC 50 Hz: 440 - 440 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 9A AC-3 440V-pomocné kontakty 1Z+1V- cívka 240V 50Hz

TeSys D stykač - 3P (3Z) - pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje vestavěné pomocné kontakty 240V 50/60Hz AC cívka, 1Z+1V (v zrcadlové certifikaci), připojení šroubovými svorkami. Pro provozní rychlosti až do 3600 cyklů/hodin a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost pro náročné aplikace. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Výška 77 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Hloubka 86 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 240 - 240 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Vhodné pro řadovou montáž Ne
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Druh napětí pro ovládání AC
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Výška 77 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Hloubka 86 mm
Jmenovité řídicí napájecí napětí Us AC 60 Hz 240 - 240 V
Šířka 45 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 240 - 240 V
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Vhodné pro řadovou montáž Ne
