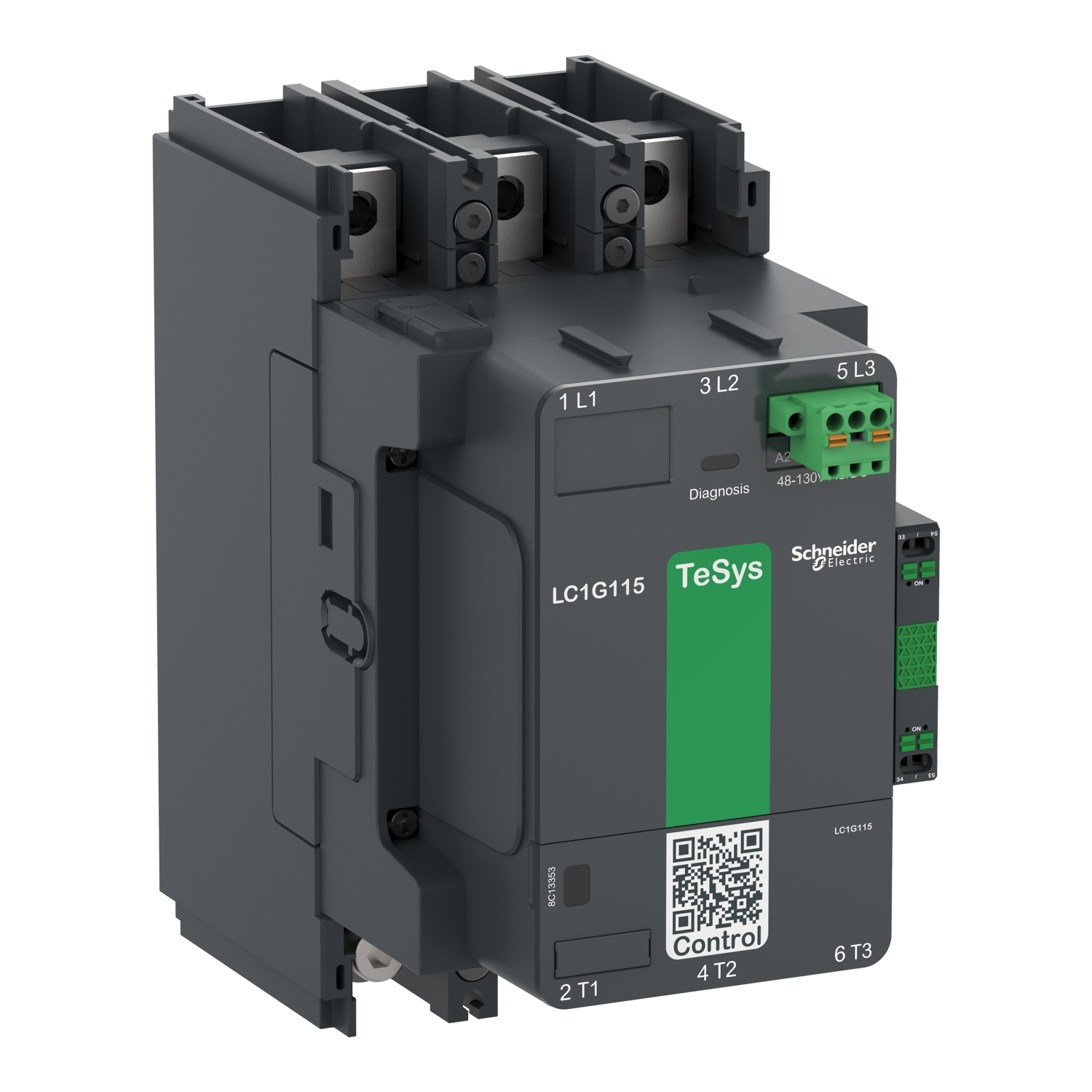

SCHNEIDER TESYS STYKAČ 3P G 115A AC3 CÍVKA 100-250V AC/DC STANDARTNÍ VERZE LC1G115KUEN

LC1G115KUEN Stykač TeSys G 115A 3P AC3 cívka 100-250V AC/DC standard, 1Z + 1V Vysoce výkon... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83467407 Zkopírováno

Kód dodavatele: LC1G115KUEN Zkopírováno

EAN: 3606481921925 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Svorníkový spoj

Provozní napětí AC 50 Hz: 1000 - 1000 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

LC1G115KUEN Stykač TeSys G 115A 3P AC3 cívka 100-250V AC/DC standard, 1Z + 1V

  • Vysoce výkonný stykač Schneider Electric je dimenzován na 1 000 VAC nebo 300 VDC.
  • Tento stykač má vestavěnou obousměrnou technologii cívky omezující špičku.
  • Je certifikována společností CB Scheme, CCC, CULus, EAC, CE, UKCA a EU-RO-MR společností DNV-GL.
  • Jmenovitá mezní kapacita: 1200 A při 440 V
  • Přepěťová kategorie III
  • Stupeň krytí IP2x na čelní straně
  • 8 kV jmenovitý impuls odolává napětí
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Provozní napětí AC 50 Hz 1000 - 1000 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 1000 - 1000 V
Druh napětí pro ovládání AC/DC
Jmenovitý provozní proud Ie při AC-3, 400 V 115 A
Výška 193 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 250 A
Hloubka 193 mm
Jmenovitý provozní výkon NEMA 75 kW
Jmenovité řídicí napájecí napětí Us AC 60 Hz 100 - 250 V
Šířka 108 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 100 - 250 V
Jmenovité řídicí napájecí napětí Us DC 100 - 250 V
Jmenovitý provozní výkon při AC-3, 400 V 55 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 55 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 115 A
