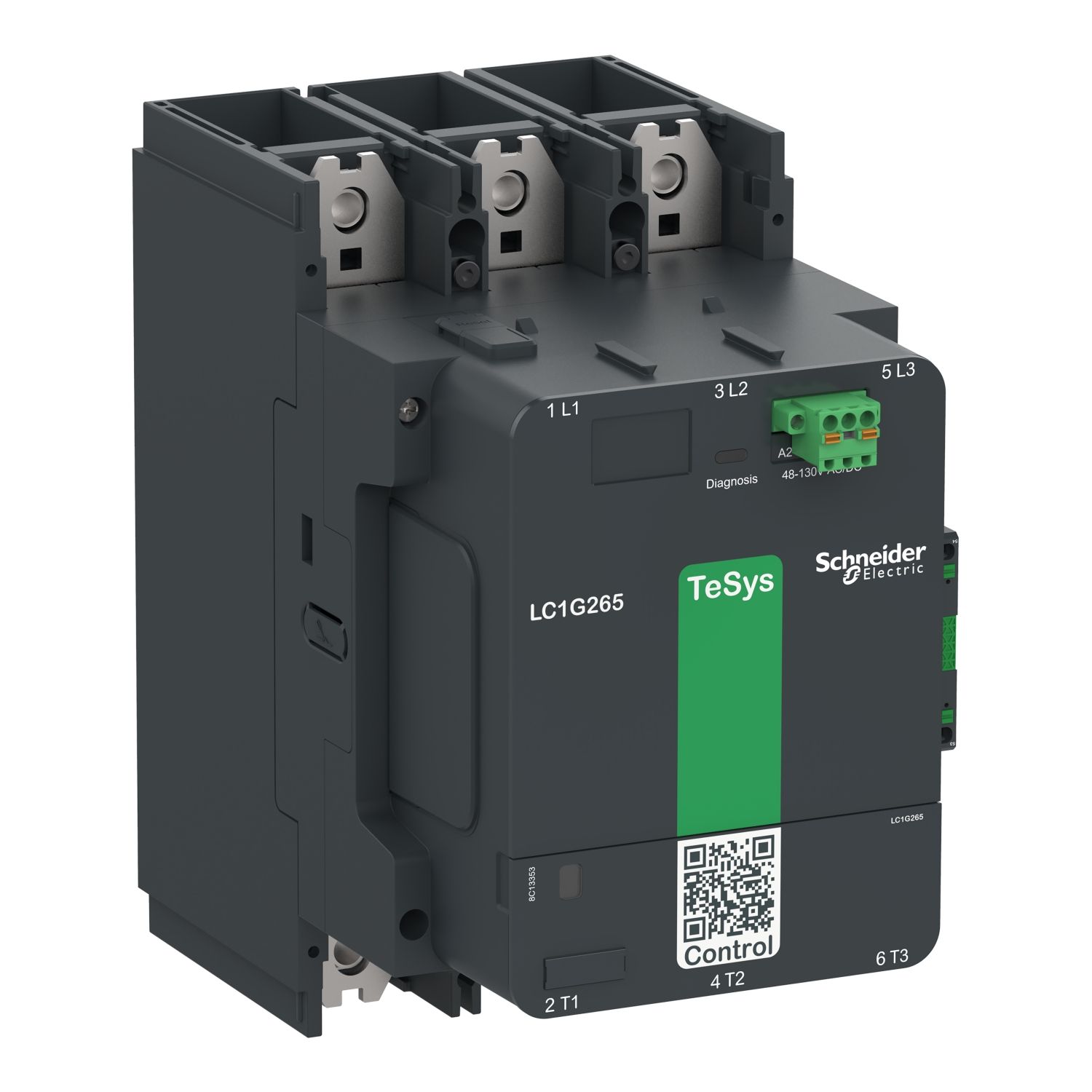

SCHNEIDER TESYS STYKAČ 3P G 265A AC3 CÍVKA 48-130V AC/DC STANDARTNÍ VERZE LC1G265EHEN

LC1G265EHEN Stykač TeSys G 265A 3P AC3 cívka 48-130V AC/DC standard, 1Z + 1V Vysoce výkonn... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83467411 Zkopírováno

Kód dodavatele: LC1G265EHEN Zkopírováno

EAN: 3606481921864 Zkopírováno

Druh el. připojení hlavního proudového obvodu: Svorníkový spoj

Provozní napětí AC 50 Hz: 1000 - 1000 V

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

LC1G265EHEN Stykač TeSys G 265A 3P AC3 cívka 48-130V AC/DC standard, 1Z + 1V

  • Vysoce výkonný stykač Schneider Electric je dimenzován na 1 000 VAC nebo 300 VDC.
  • Tento stykač má vestavěnou obousměrnou technologii cívky omezující špičku. Je certifikována společností CB Scheme, CCC, CULus, EAC, CE, UKCA a EU-RO-MR společností DNV-GL.
  • Jmenovitá mezní kapacita: 2550 A při 440 V
  • Přepěťová kategorie III
  • Stupeň krytí IP2x na čelní straně
  • 8 kV jmenovitý impuls odolává napětí
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Provozní napětí AC 50 Hz 1000 - 1000 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 1000 - 1000 V
Druh napětí pro ovládání AC/DC
Jmenovitý provozní proud Ie při AC-3, 400 V 265 A
Výška 225 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 385 A
Hloubka 226 mm
Jmenovitý provozní výkon NEMA 200 kW
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Šířka 140 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Jmenovitý provozní výkon při AC-3, 400 V 132 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 132 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 265 A
Všechny parametry
Název parametru Hodnota
Druh el. připojení hlavního proudového obvodu Svorníkový spoj
Provozní napětí AC 50 Hz 1000 - 1000 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 1000 - 1000 V
Druh napětí pro ovládání AC/DC
Jmenovitý provozní proud Ie při AC-3, 400 V 265 A
Výška 225 mm
Jmenovitý provozní proud Ie při AC-1, 400 V 385 A
Hloubka 226 mm
Jmenovitý provozní výkon NEMA 200 kW
Jmenovité řídicí napájecí napětí Us AC 60 Hz 48 - 130 V
Šířka 140 mm
Jmenovité řídicí napájecí napětí Us AC 50 Hz 48 - 130 V
Jmenovité řídicí napájecí napětí Us DC 48 - 130 V
Jmenovitý provozní výkon při AC-3, 400 V 132 kW
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 132 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 265 A
