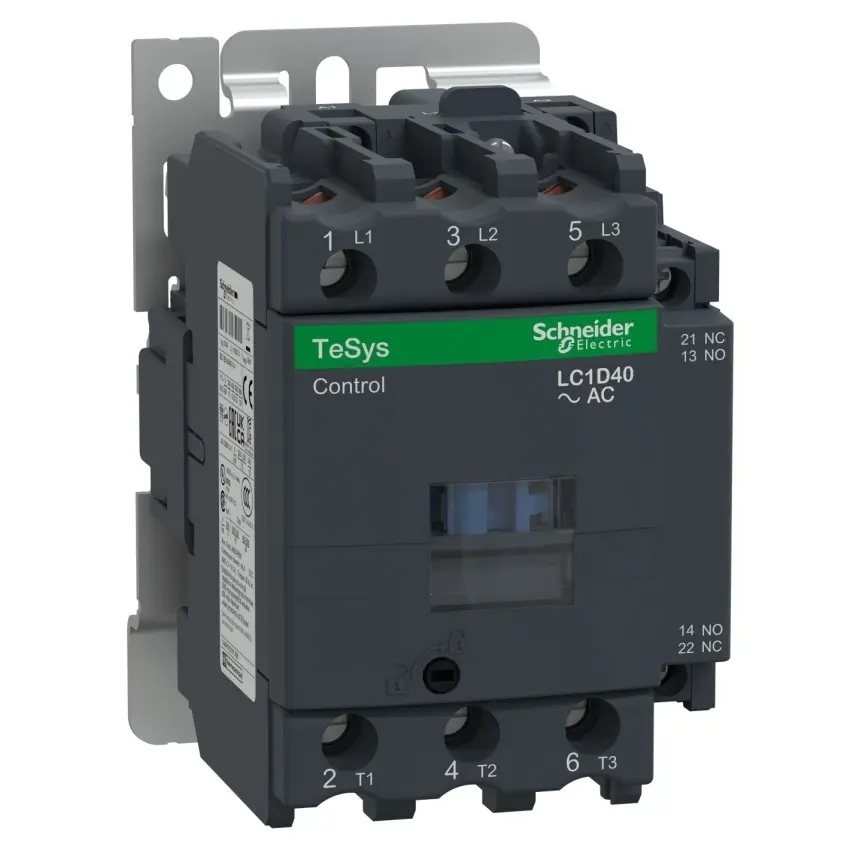

SCHNEIDER TESYS STYKAČ 40A 1F+1O 110V 50/60 LC1D40F7

  Stykač je navržen pro provozní proud 40 A v kategorii AC-3 při napětí 400 V a umožň... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83715628 Zkopírováno

Kód dodavatele: LC1D40F7 Zkopírováno

EAN: 3389110416916 Zkopírováno

Šířka: 75 mm

Hloubka: 119 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry



Stykač je navržen pro provozní proud 40 A v kategorii AC-3 při napětí 400 V a umožňuje spínání motorů s výkonem až 18,5 kW. Ovládací cívka je dimenzována na napětí 110 V AC při frekvenci 50/60 Hz. Přístroj je vybaven jedním pomocným spínacím a jedním pomocným rozpínacím kontaktem (1F+1O) a hlavní obvod je řešen pomocí šroubového připojení, což zajišťuje pevné a stabilní elektrické spojení.



Klíčové vlastnosti

  • Stykač řady TeSys pro AC aplikace
  • Provozní proud AC-3 40 A při 400 V
  • Ovládací napětí cívky 110 V AC, 50/60 Hz
  • Výkon motoru až 18,5 kW při 400 V
  • 1 pomocný spínací a 1 pomocný rozpínací kontakt
  • Hlavní obvod se šroubovým připojením
  • Kompaktní konstrukce pro panelovou montáž
Název parametru Hodnota
Šířka 75 mm
Hloubka 119 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 110 - 110 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 110 - 110 V
Jmenovitý provozní proud Ie při AC-3, 400 V 40 A
Jmenovitý provozní proud Ie při AC-1, 400 V 60 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 9 kW
Jmenovitý provozní výkon při AC-3, 400 V 18.5 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 20 A
