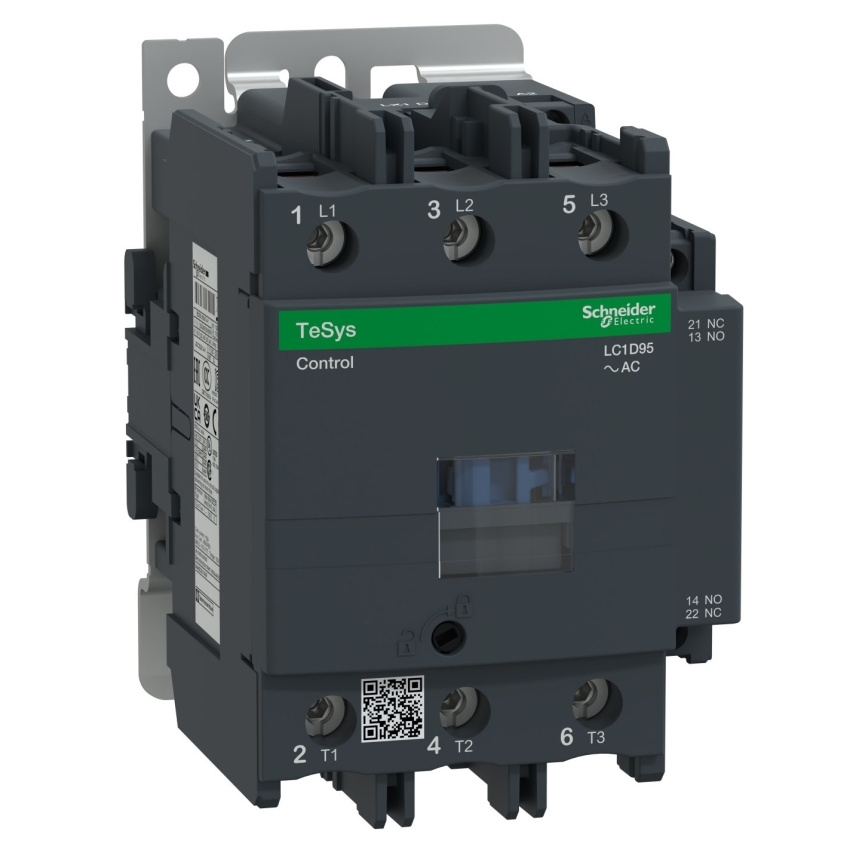

SCHNEIDER TESYS STYKAČ 95A 1Z +1V 115V 50/60HZ LC1D95FE7

SCHNEIDER TeSys Stykač 95A 1Z + 1V 115V 50/60HZ LC1D95FE7 Stykač Schneider Electric LC1D... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83708513 Zkopírováno

Kód dodavatele: LC1D95FE7 Zkopírováno

EAN: 3389110450958 Zkopírováno

Šířka: 85 mm

Hloubka: 130 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

SCHNEIDER TeSys Stykač 95A 1Z + 1V 115V 50/60HZ LC1D95FE7

Stykač Schneider Electric LC1D95FE7 z řady TeSys Deca je třípólové zařízení určené pro spínání a řízení motorových obvodů do 95 A (AC-3) při 440 V. Nabízí vestavěné pomocné kontakty 1 NO + 1 NC, cívku s napětím 115 V AC 50/60 Hz a šroubové svorky pro pevné i lankové vodiče. Tento nereverzní stykač se vyznačuje vysokou elektrickou i mechanickou životností, kompaktními rozměry a jednoduchou montáží na DIN lištu nebo panel. Je certifikován dle norem IEC, UL, CSA, CCC, EAC a Marine, což umožňuje jeho široké použití v průmyslových a komerčních aplikacích.

Klíčové vlastnosti

  • Řada: TeSys Deca
  • Typ: nereverzní stykač
  • Jmenovitý proud: 95 A (AC-3 při 440 V)
  • Napětí cívky: 115 V AC 50/60 Hz
  • Počet pólů: 3 (3 NO)
  • Pomocné kontakty: 1 NO + 1 NC (mechanicky spřažené, zrcadlové)
  • Jmenovitý izolační výkon: 1000 V
  • Vypínací schopnost: 1100 A při 440 V AC
  • Životnost: 1,2 milionu elektrických / 4 miliony mechanických cyklů
  • Výkon motoru: až 45 kW při 400 V AC (AC-3)
  • Montáž: na DIN lištu nebo panel
  • Stupeň krytí: IP20 (čelní strana)
  • Rozměry: 127 × 85 × 130 mm
  • Hmotnost: 1,6 kg
  • Provozní teplota: -40 až +60 °C
  • Certifikace: IEC, UL, CSA, CCC, EAC, Marine
  • Kód výrobce: LC1D95FE7
Název parametru Hodnota
Šířka 85 mm
Hloubka 130 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 115 - 115 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 115 - 115 V
Jmenovitý provozní proud Ie při AC-3, 400 V 95 A
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 15 kW
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 32 A
Všechny parametry
Název parametru Hodnota
Šířka 85 mm
Hloubka 130 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 115 - 115 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 115 - 115 V
Jmenovitý provozní proud Ie při AC-3, 400 V 95 A
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 15 kW
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 32 A
