SCHNEIDER TESYS STYKAČ 95A 1Z +1V 30-11 24V 50HZ LC1D95B5

Schneider Electric TeSys Deca – stykač 3P, 95 A, cívka 24 V 50 Hz, 1Z + 1V – LC1D95B5 St... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83719412 Zkopírováno

Kód dodavatele: LC1D95B5 Zkopírováno

EAN: 3389110450613 Zkopírováno

Šířka: 85 mm

Hloubka: 130 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider Electric TeSys Deca – stykač 3P, 95 A, cívka 24 V 50 Hz, 1Z + 1V – LC1D95B5

Stykač LC1D95B5 z řady TeSys Deca je třípólový stykač pro ovládání motorů i odporových zátěží. Má jmenovitý pracovní proud 95 A v AC-3/AC-3e při ≤ 440 V a je vybaven pomocnými kontakty 1Z + 1V. Cívka pracuje na napětí 24 V AC 50 Hz. Stykač je určen pro montáž na lištu nebo desku a má šroubové svorky.

Klíčové vlastnosti

  • Řada TeSys Deca
  • Třípólový stykač (3P)
  • Jmenovitý pracovní proud 95 A (AC-3, AC-3e při ≤ 440 V)
  • Jmenovité pracovní napětí výkonového obvodu ≤ 690 V AC
  • Cívka 24 V AC 50 Hz
  • Pomocné kontakty 1Z + 1V (mechanicky vázané, zrcadlové kontakty 1V)
  • Jmenovitý tepelný proud výkonového obvodu 125 A
  • Jmenovité izolační napětí výkonového obvodu 1000 V
  • Impulzní výdržné napětí 8 kV
  • Elektrická životnost 1,2 mil. cyklů (AC-3)
  • Mechanická životnost 10 mil. cyklů
  • Montáž na lištu nebo desku
  • Šroubové svorky pro ovládací i výkonový obvod

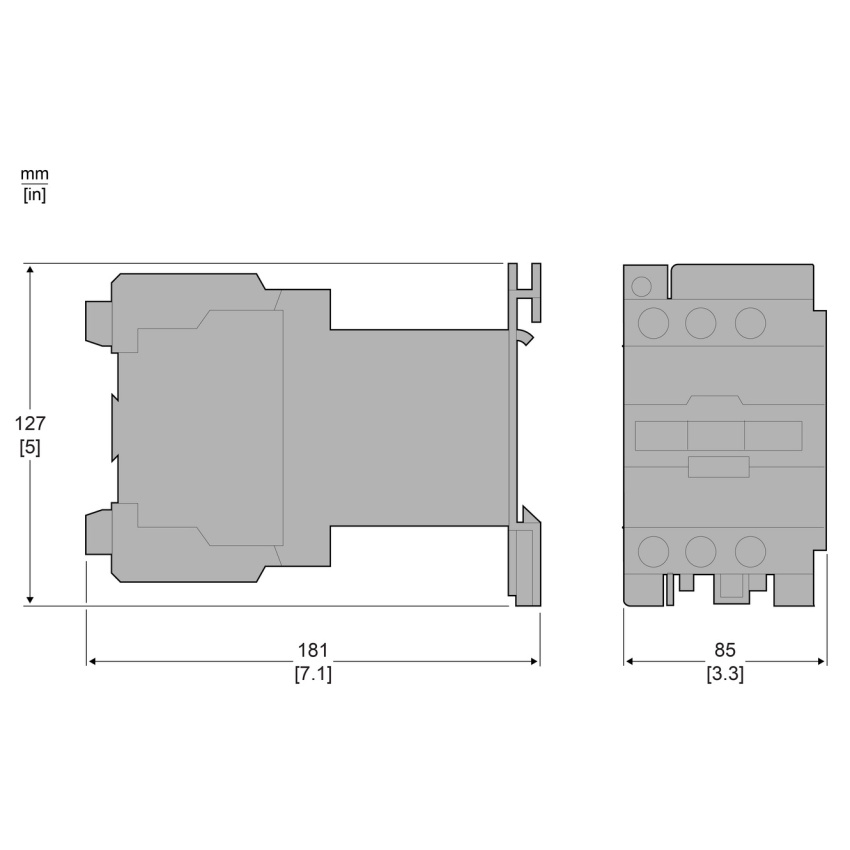

  • Rozměry: 127 × 85 × 130 mm
  • Hmotnost 1,61 kg
Název parametru Hodnota
Šířka 85 mm
Hloubka 130 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 24 - 24 V
Jmenovitý provozní proud Ie při AC-3, 400 V 95 A
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Jmenovitý provozní výkon NEMA 44.8 kW
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 127 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ano
Jmenovitý provozní výkon Ie při AC-4, 400 V 45 kW
Jmenovitý provozní výkon při AC-3, 400 V 45 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 95 A
