SCHNEIDER TESYS STYKAČ 9A Z+V 230V 50/60HZ KAB.OKA LC1D096P7

Stykač TeSys Deca LC1D096P7 je třípólový výkonový stykač určený pro řízení motorů a odporo... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83714523 Zkopírováno

Kód dodavatele: LC1D096P7 Zkopírováno

EAN: 3389110802580 Zkopírováno

Šířka: 45 mm

Hloubka: 86 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

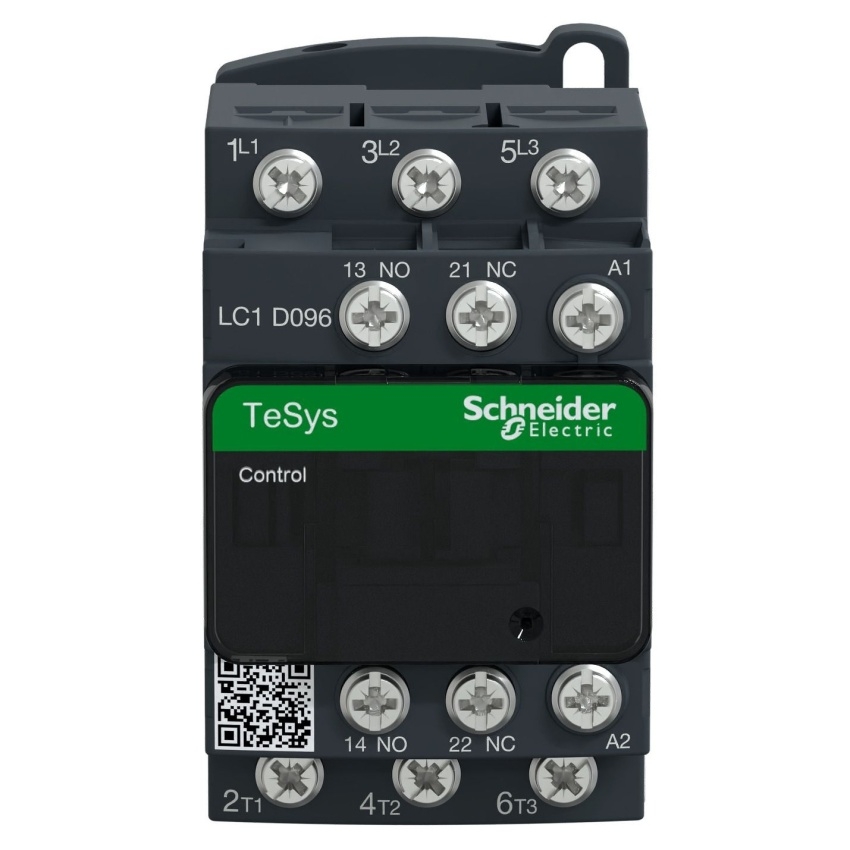

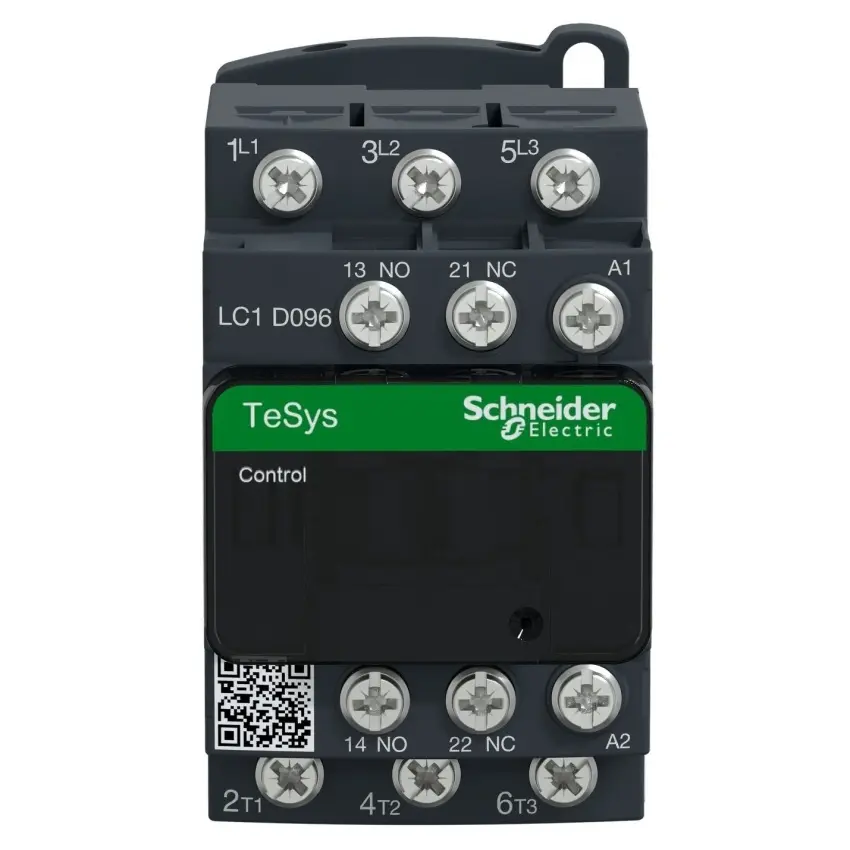

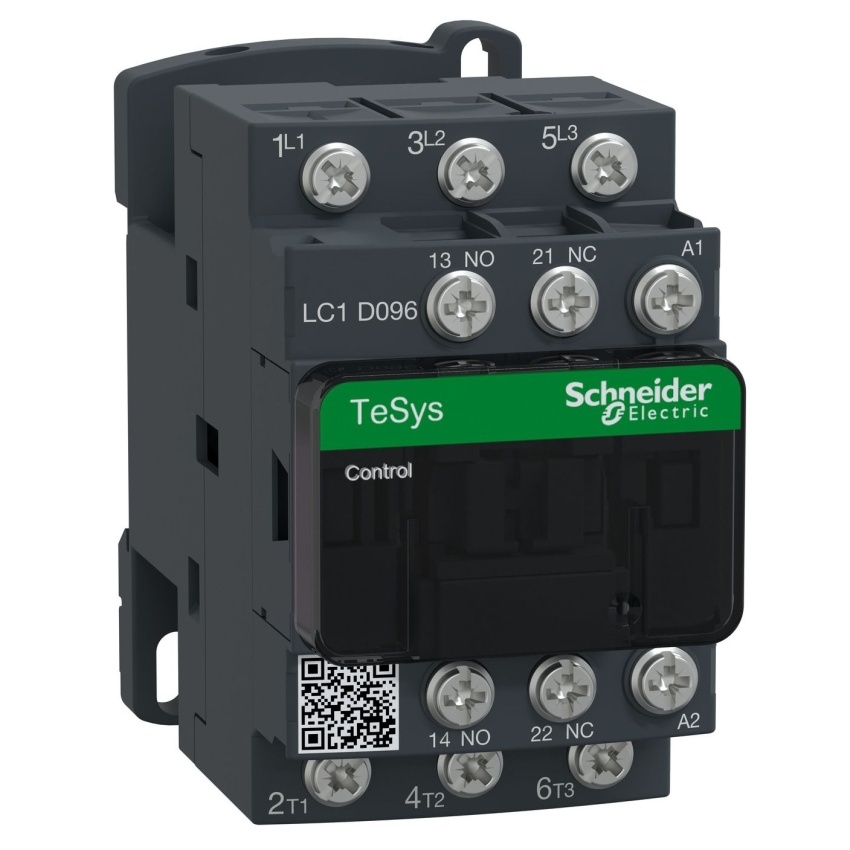

Stykač TeSys Deca LC1D096P7 je třípólový výkonový stykač určený pro řízení motorů a odporových zátěží v průmyslových instalacích.



Stykač **:contentReference[oaicite:0]{index=0} TeSys Deca LC1D096P7** je dimenzován na jmenovitý provozní proud 9 A v kategorii AC-3 / AC-3e při napětí do 440 V AC. Ovládací cívka je provedena pro 230 V AC / 50–60 Hz. Přístroj má třípólové provedení s hlavními kontakty 3 NO a je vybaven připojením pomocí kabelových ok (lugs-ring terminals). Je určen pro montáž na lištu nebo na desku v rozvaděčích.



Klíčové vlastnosti

  • Typ: výkonový stykač TeSys Deca
  • Označení: LC1D096P7
  • Jmenovitý proud: 9 A (AC-3 / AC-3e)
  • Počet pólů: 3 (3 NO)
  • Ovládací napětí cívky: 230 V AC, 50/60 Hz
  • Jmenovité provozní napětí: do 440 V AC
  • Připojení: kabelová oka (ring terminals)
  • Řada: TeSys Deca
Název parametru Hodnota
Šířka 45 mm
Hloubka 86 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 230 - 230 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 25 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 77 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Ostatní
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 2.2 kW
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 6 A
