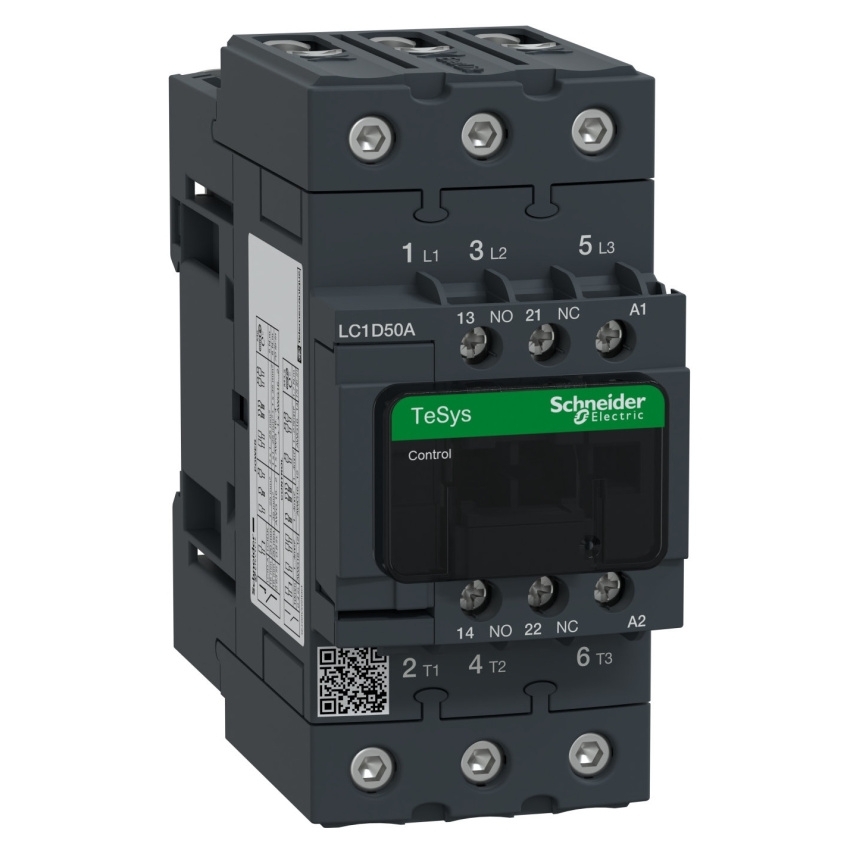

SCHNEIDER TESYS STYKAČ EVERLINK 3P AC3 440V 50A CÍVKA 115V AC 50/60HZP LC1D50AFE7

Schneider TeSys stykač EverLink 3P AC3 440V 50A cívka 115V AC 50/60Hz LC1D50AFE7 Stykač ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83708514 Zkopírováno

Kód dodavatele: LC1D50AFE7 Zkopírováno

EAN: 3389119408660 Zkopírováno

Šířka: 55 mm

Hloubka: 120 mm

Počet pomocných spínacích kontaktů: 1

Počet pomocných rozpínacích kontaktů: 1

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​

Schneider TeSys stykač EverLink 3P AC3 440V 50A cívka 115V AC 50/60Hz LC1D50AFE7

Stykač Schneider Electric LC1D50AFE7 z řady TeSys D je třípólový výkonový stykač s technologií svorek EverLink, která zajišťuje dlouhodobě spolehlivé a pevné připojení vodičů. Zařízení je určeno pro řízení motorových obvodů a odporových zátěží do 50 A (AC-3) při 440 V. Nabízí cívku s napětím 115 V AC 50/60 Hz a vestavěné pomocné kontakty 1 NO + 1 NC. Díky kompaktní konstrukci, vysoké elektrické i mechanické životnosti a možnosti montáže na DIN lištu nebo panel je ideálním řešením pro průmyslové aplikace, kde je požadována spolehlivost, jednoduchá instalace a minimální údržba.

Klíčové vlastnosti

  • Řada: TeSys D
  • Typ: stykač s technologií EverLink
  • Jmenovitý proud: 50 A (AC-3 při 440 V)
  • Napětí cívky: 115 V AC 50/60 Hz
  • Počet pólů: 3 (3 NO)
  • Pomocné kontakty: 1 NO + 1 NC
  • Jmenovité napětí: do 690 V AC / 300 V DC
  • Výkon motoru: až 40 HP při 480 V AC (3f)
  • Životnost: 1,45 mil. elektrických / 6 mil. mechanických cyklů
  • Svorky EverLink – spolehlivé šroubové připojení 1…35 mm²
  • Montáž: na DIN lištu nebo montážní desku
  • Ochranný kryt a kompaktní provedení
  • Certifikace: IEC, UL, CSA, CCC, BV, RINA, DNV, LROS, GOST
  • Provozní teplota: -40 až +60 °C
  • Kód výrobce: LC1D50AFE7
Název parametru Hodnota
Šířka 55 mm
Hloubka 120 mm
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí AC 60 Hz 440 - 440 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 115 - 115 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 115 - 115 V
Jmenovitý provozní proud Ie při AC-3, 400 V 50 A
Jmenovitý provozní proud Ie při AC-1, 400 V 80 A
Provozní napětí AC 50 Hz 440 - 440 V
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Výška 122 mm
Druh napětí pro ovládání AC
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon Ie při AC-4, 400 V 11 kW
Jmenovitý provozní výkon při AC-3, 400 V 22 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 25 A
