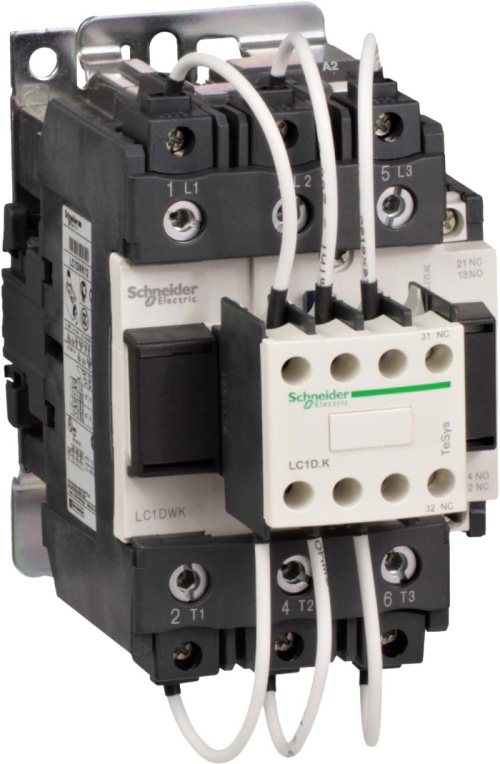

SCHNEIDER TESYS STYKAČ KOMPENZ LC1DWK12P7 60KVAR/400V 1Z+2V 230VAC
Výrobce: SCHNEIDER ELECTRIC
Kód produktu: 70994620 Zkopírováno
Kód dodavatele: LC1DWK12P7 Zkopírováno
EAN: 3389110060577 Zkopírováno
Počet hlavních spínacích kontaktů: 3
Počet hlavních rozpojovacích kontaktů: 0
Počet pomocných spínacích kontaktů: 1
Počet pomocných rozpínacích kontaktů: 2
Na objednání obvykle do 11 dnů
K vyzvednutí na pobočkách obvykle do 11 dnů
Dostupnost na pobočkách
| Pobočka | Dostupnost |
|---|---|
| Brno - Kšírova (centrála) | Na objednání obvykle do 11 dnů |
| Brno - Řečkovice | Na objednání obvykle do 11 dnů |
| Blansko | Na objednání obvykle do 11 dnů |
| Bystřice nad Pernštejnem | Na objednání obvykle do 11 dnů |
| Čáslav | Na objednání obvykle do 11 dnů |
| Česká Třebová | Na objednání obvykle do 11 dnů |
| Hradec Králové | Na objednání obvykle do 11 dnů |
| Hustopeče | Na objednání obvykle do 11 dnů |
| Chotěboř | Na objednání obvykle do 11 dnů |
| Jevíčko | Na objednání obvykle do 11 dnů |
| Kladno | Na objednání obvykle do 11 dnů |
| Kroměříž | Na objednání obvykle do 11 dnů |
| Liberec | Na objednání obvykle do 11 dnů |
| Pardubice | Na objednání obvykle do 11 dnů |
| Praha 13 - Stodůlky | Na objednání obvykle do 11 dnů |
| Praha 4 - Spořilov | Na objednání obvykle do 11 dnů |
| Praha 9 - Horní Počernice | Na objednání obvykle do 11 dnů |
| Prostějov | Na objednání obvykle do 11 dnů |
| Rychnov nad Kněžnou | Na objednání obvykle do 11 dnů |
| Sokolov | Na objednání obvykle do 11 dnů |
| Svitavy | Na objednání obvykle do 11 dnů |
| Šenov u Nového Jičína | Na objednání obvykle do 11 dnů |
| Tišnov | Na objednání obvykle do 11 dnů |
| Trutnov | Na objednání obvykle do 11 dnů |
| Třebíč | Na objednání obvykle do 11 dnů |
| Uherské Hradiště | Na objednání obvykle do 11 dnů |
| Uherské Hradiště - Jaktáře | Na objednání obvykle do 11 dnů |
| Velké Meziříčí | Na objednání obvykle do 11 dnů |
| Vysoké Mýto | Na objednání obvykle do 11 dnů |
| Zábřeh | Na objednání obvykle do 11 dnů |
| Zastávka u Brna | Na objednání obvykle do 11 dnů |
| Zlín | Na objednání obvykle do 11 dnů |
| Žďár nad Sázavou | Na objednání obvykle do 11 dnů |
Cenu a nákup zobrazíme po přihlášení
Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.
Speciální stykače LC1 D.K jsou určeny pro spínání trojfázových kondenzátorových baterií pro kompenzaci účiníku v jednom nebo ve více stupních. Stykače vyhovují normám IEC 60070 a 60831, NFC 54-100, VDE 0560, UL a CSA.
Stykače jsou vybaveny speciálními bloky přídavných kontaktů, které zapínají s předstihem před hlavními póly. Tyto pomocné kontakty spínají kondenzátory přes omezovací rezistory, které omezují hodnotu proudu při zapnutí na maximálně 60 In. Pomocné kontakty jsou posléze přemostěny hlavními póly stykače. Toto proudové omezení prodlužuje životnost jednotlivých součástí zařízení, zejména životnost pojistek a kondenzátorů. Patentovaná konstrukce přídavného bloku (čís. patentu 90 119-20) zaručuje bezpečnost a dlouhou životnost zařízení.
Pro kondenzátorové baterie není třeba používat tlumivky při jednom, ani při více stupních.. K jištění před zkratem se musí použít pojistky typu gL, se jmenovitou hodnotou 1,7 ... 2 In.
| Název parametru | Hodnota |
|---|---|
| Počet hlavních spínacích kontaktů | 3 |
| Počet hlavních rozpojovacích kontaktů | 0 |
| Počet pomocných spínacích kontaktů | 1 |
| Počet pomocných rozpínacích kontaktů | 2 |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz | 230 - 230 V |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz | 230 - 230 V |
| Druh el. připojení hlavního proudového obvodu | Šroubová svorka |
| Jmenovitý jalový výkon při 400 V, 50 Hz | 63 kvar |
| Druh napětí pro ovládání | AC |
| Jmenovitý slepý výkon při 400 V, 60 Hz | 63 |
| Provozní napětí AC 50 Hz | 440 - 440 V |
| Provozní napětí AC 60 Hz | 440 - 440 V |
| Výška | 180 mm |
| Hloubka | 154 mm |
| Šířka | 85 mm |
