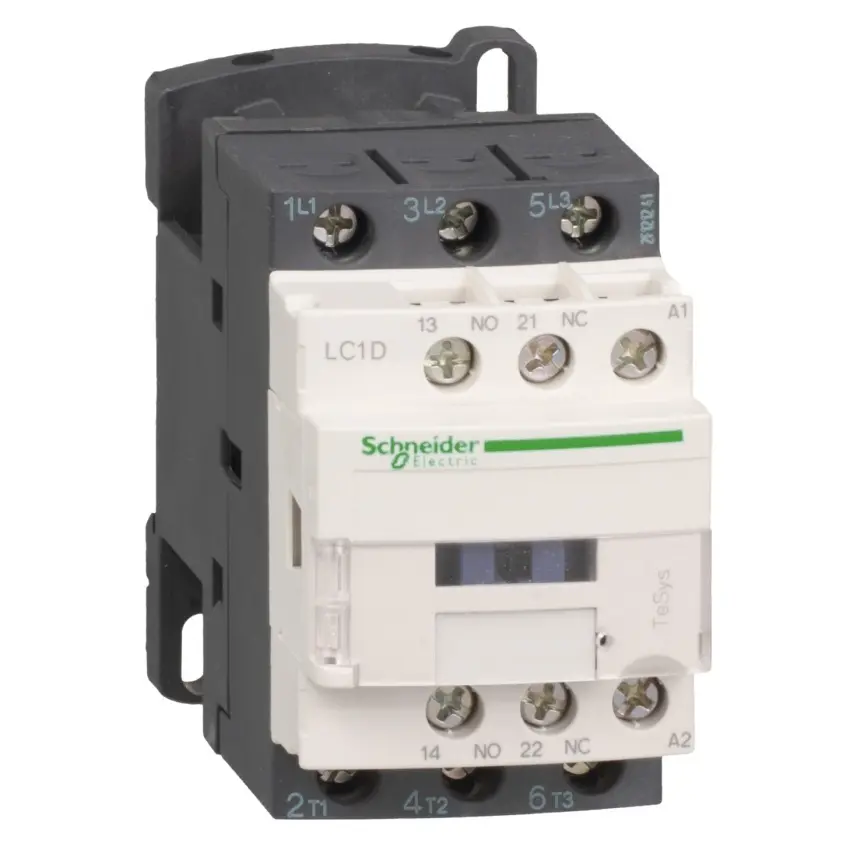

SCHNEIDER TESYS STYKAČ LC1D186BD 3P 18A 1Z+1V 24VDC

Schneider Electric stykač 3P(3Z) 18A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DCTeSys D ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81760167 Zkopírováno

Kód dodavatele: LC1D186BD Zkopírováno

EAN: 3389110807127 Zkopírováno

Vhodné pro řadovou montáž: Ne

Jmenovitý provozní výkon při AC-3, 400 V: 7.5 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

Schneider Electric stykač 3P(3Z) 18A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DC

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 18 A/690 V AC-3 (7.5kW@400V). Poskytuje cívku 24 V DC s přechodovým odrušovacím modulem, 1 Z + 1 V vestavěnými pomocnými kontakty (certifikovaná V zrcadlová), připojení kruhovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 45 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh el. připojení hlavního proudového obvodu Ostatní
Druh napětí pro ovládání DC
Jmenovitý provozní výkon Ie při AC-4, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 9 A
Výška 77 mm
Hloubka 95 mm
Šířka 45 mm
Všechny parametry
Název parametru Hodnota
Vhodné pro řadovou montáž Ne
Jmenovitý provozní výkon při AC-3, 400 V 7.5 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 18 A
Jmenovitý provozní proud Ie při AC-1, 400 V 32 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Druh el. připojení hlavního proudového obvodu Ostatní
Druh napětí pro ovládání DC
Jmenovitý provozní výkon Ie při AC-4, 400 V 4 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 9 A
Výška 77 mm
Hloubka 95 mm
Šířka 45 mm
