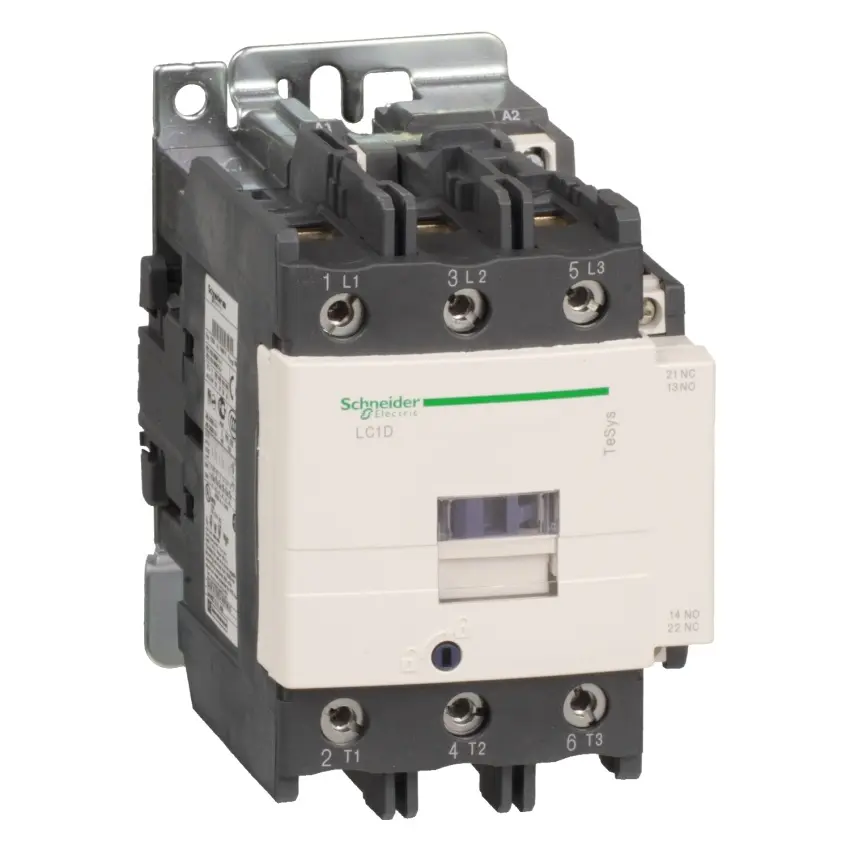

SCHNEIDER TESYS STYKAČ LC1D80P5 3P 80A 1Z+1V 230VAC

Schneider Electric stykač 3P(3Z) 80A AC-3 440V - cívka 230V 50HzTeSys D stykač, 3P (3Z), p... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81753227 Zkopírováno

Kód dodavatele: LC1D80P5 Zkopírováno

EAN: 3389110442816 Zkopírováno

Vhodné pro řadovou montáž: Ano

Jmenovitý provozní výkon při AC-3, 400 V: 37 kW

Počet hlavních spínacích kontaktů: 3

Počet hlavních rozpojovacích kontaktů: 0

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric stykač 3P(3Z) 80A AC-3 440V - cívka 230V 50Hz

TeSys D stykač, 3P (3Z), pro aplikace ovládání motoru do 80 A/1000 V AC-3 (37kW@400V). Poskytuje vestavěné pomocné kontakty 230V 50/60Hz AC cívka, 1Z+1V (certifikováno v rozpínači NC), připojení napájení šroubovými svorkami, připojení ovládací svorky. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 85 mm), montáž na lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Vhodné pro řadovou montáž Ano
Jmenovitý provozní výkon při AC-3, 400 V 37 kW
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Jmenovitý provozní proud Ie při AC-3, 400 V 80 A
Jmenovitý provozní proud Ie při AC-1, 400 V 125 A
Jmenovité řídicí napájecí napětí Us AC 50 Hz 230 - 230 V
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání AC
Jmenovitý provozní výkon Ie při AC-4, 400 V 37 kW
Jmenovitý provozní proud Ie při AC-4, 400 V 80 A
Jmenovitý provozní výkon NEMA 44.8 kW
Provozní napětí AC 50 Hz 440 - 440 V
Provozní napětí AC 60 Hz 440 - 440 V
Výška 127 mm
Hloubka 130 mm
Šířka 85 mm
