SCHNEIDER TESYS STYKAČ POMOC 3Z+2V 2,4W 24V DC CAD323BL

83720472_SCHNEIDER__Foto1.jpg 83720472_SCHNEIDER__Foto2.jpg 83720472_SCHNEIDER__Foto3.jpg 83720472_SCHNEIDER__Foto4.jpg
Pomocný stykač Schneider Electric TeSys Deca, 3Z + 2V, 24 V DC cívka s nízkou spotřebou (C... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83720472 Zkopírováno

Kód dodavatele: CAD323BL Zkopírováno

EAN: 3389110820669 Zkopírováno

Počet pomocných kontaktů jako měnič: 0

S LED displejem: Ne

Ruční ovládání: Ne

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Popis Parametry Dokumenty ke stažení
​

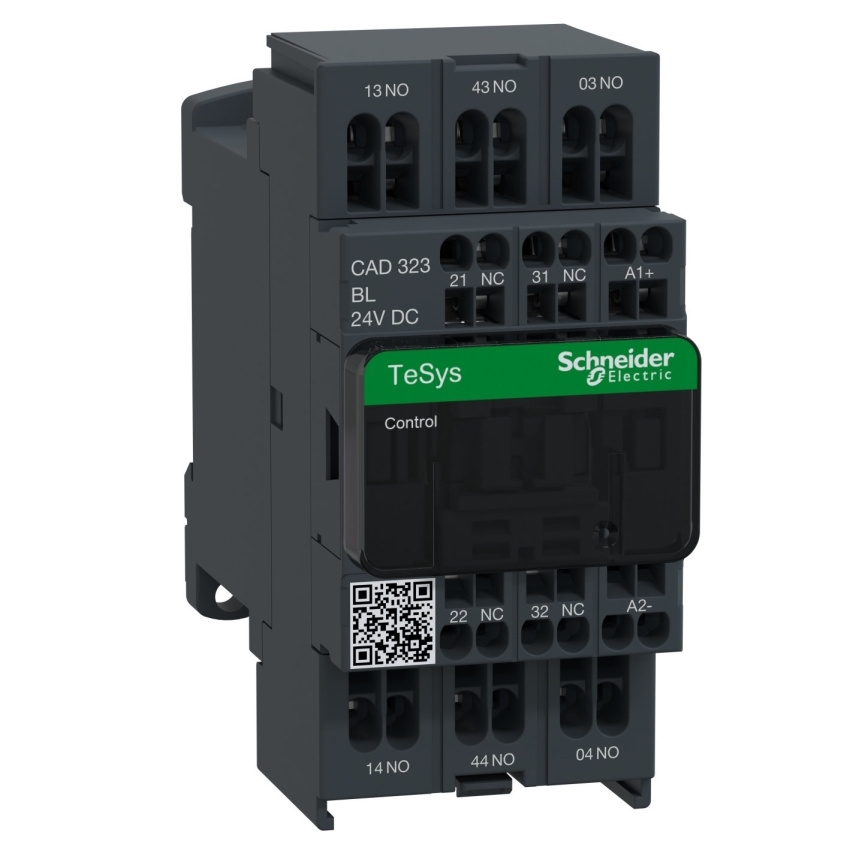

Pomocný stykač Schneider Electric TeSys Deca, 3Z + 2V, 24 V DC cívka s nízkou spotřebou (CAD323BL).

Tento pomocný stykač TeSys Deca CAD323BL je určen pro ovládací obvody v kategoriích AC-14, AC-15 a DC-13. Nabízí pět pomocných kontaktů v konfiguraci 3Z + 2V a pracuje s ovládacím napětím 24 V DC se sníženým příkonem. Přístroj disponuje pružinovými svorkami pro připojení jednoho nebo dvou vodičů 1…2,5 mm². Jmenovité pracovní napětí kontaktů je ≤690 V AC a jmenovitý tepelný proud 10 A. Mechanická životnost dosahuje 30 mil. cyklů a maximální spínací rychlost činí 180 cyklů/min. Rozměry zařízení jsou 99 × 45 × 93 mm a hmotnost 0,58 kg.

Klíčové vlastnosti

  • Pomocný stykač TeSys Deca
  • Konfigurace kontaktů 3Z + 2V
  • Cívka 24 V DC se sníženým příkonem
  • Kategorie použití AC-14 / AC-15 / DC-13
  • Jmenovité pracovní napětí ≤690 V AC
  • Jmenovitý tepelný proud 10 A
  • Pružinové svorky pro vodiče 1…2,5 mm²
  • Mechanická životnost 30 mil. cyklů
  • Maximální spínací rychlost 180 cyklů/min
  • Rozměry 99 × 45 × 93 mm
  • Hmotnost 0,58 kg
  • Model: CAD323BL
Název parametru Hodnota
Počet pomocných kontaktů jako měnič 0
S LED displejem Ne
Ruční ovládání Ne
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Rozhraní Ne
Šířka 45 mm
Hloubka 86 mm
Způsob montáže DIN lišta/šroub
Počet pomocných spínacích kontaktů 3
Počet pomocných rozpínacích kontaktů 2
Jmenovitý provozní proud 10 A
Jmenovitý provozní proud Ie, 400 V 10 A
Provozní napětí DC 690 - 690 V
Jmenovitý spínací proud 0.01 A
Druh připojení pomocného proudového obvodu Pružinová svorka
Výška 77 mm
Druh napětí pro ovládání DC
Druh provozního napětí DC
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
