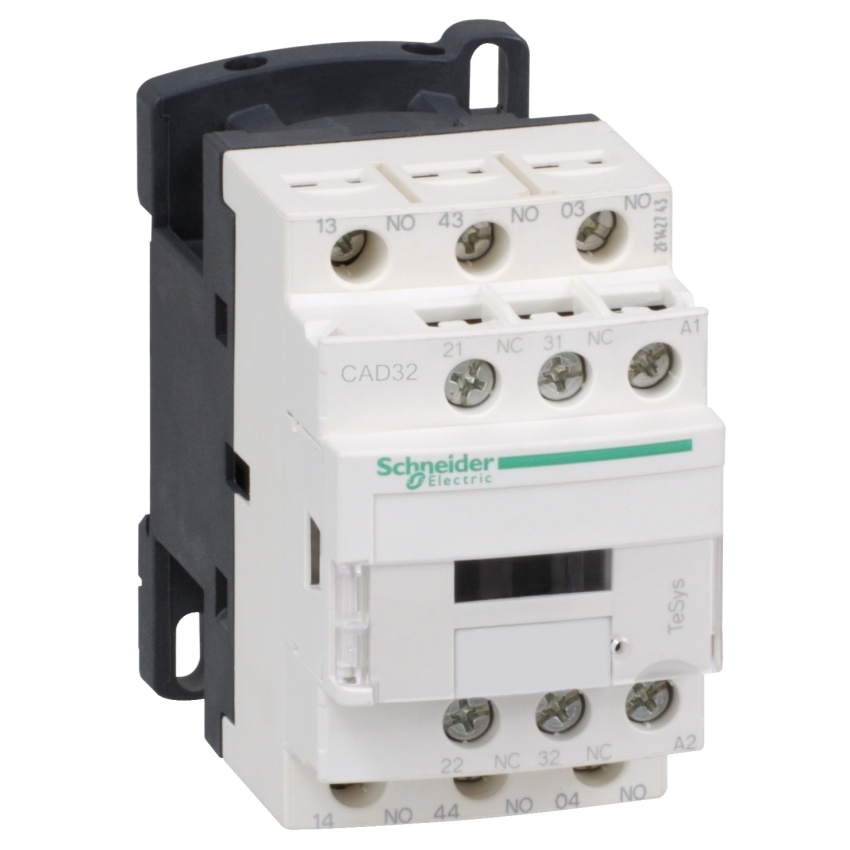

SCHNEIDER TESYS STYKAČ POMOC CAD32M7 3Z+2V 220/230V

Schneider Electric TeSys D pomocný stykač - 3Z+2V - <= 690 V - 220 V AC standardní cívk... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81799420 Zkopírováno

Kód dodavatele: CAD32M7 Zkopírováno

EAN: 3389110401424 Zkopírováno

Způsob montáže: DIN lišta/šroub

Rozhraní: Ne

Počet pomocných spínacích kontaktů: 3

Počet pomocných rozpínacích kontaktů: 2

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric TeSys D pomocný stykač - 3Z+2V - <= 690 V - 220 V AC standardní cívka

TeSys D pom. stykač - 5 kontaktů (3Z + 2V) - 10A/690V - pro ovl. elektromagnetické zátěže AC-15/DC-13. Poskytuje ovládací obvod 220 V 50/60 Hz AC, připojení šroubovými svorkami. Pro vysoké provozní rychlosti do 180 cyklů/min a okolní teploty -40/+60 °C zajišťuje vysokou spolehlivost a trvanlivost. Kompaktní (šířka 45 mm), pro nacvaknutí na 35 mm lištu DIN nebo upevnění šroubem. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), produkt Green Premium (RoHS/REACH).

Název parametru Hodnota
Způsob montáže DIN lišta/šroub
Rozhraní Ne
Počet pomocných spínacích kontaktů 3
Počet pomocných rozpínacích kontaktů 2
Jmenovitý provozní proud Ie, 400 V 10 A
Počet pomocných kontaktů jako měnič 0
Jmenovité řídicí napájecí napětí Us AC 50 Hz 220 - 220 V
Jmenovité řídicí napájecí napětí Us AC 60 Hz 220 - 220 V
S LED displejem Ne
Druh připojení pomocného proudového obvodu Závitová přípojka
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
Druh napětí pro ovládání AC
Ruční ovládání Ne
Provozní napětí AC 50 Hz 690 - 690 V
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý provozní proud 10 A
Druh provozního napětí AC
Výška 77 mm
Hloubka 84 mm
Jmenovitý spínací proud 0.01 A
Šířka 45 mm
