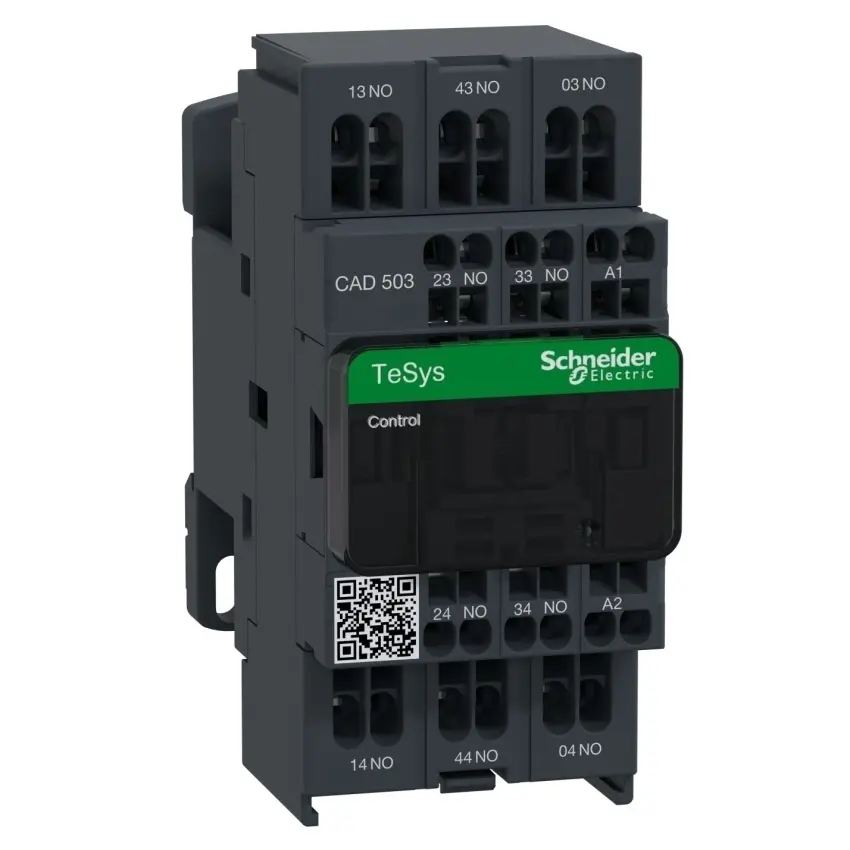

SCHNEIDER TESYS STYKAČ POMOC CAD503FE7

Ovládací relé TeSys D, 5 kontaktů (5NO), 10A/690V, pro ovládání elektromagnetických zátěží... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83493914 Zkopírováno

Kód dodavatele: CAD503FE7 Zkopírováno

EAN: 3389110819854 Zkopírováno

Jmenovité řídicí napájecí napětí Us AC 60 Hz: 115 - 115 V

Jmenovité řídicí napájecí napětí Us AC 50 Hz: 115 - 115 V

Počet pomocných kontaktů jako měnič: 0

S LED displejem: Ne

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry
​
Ovládací relé TeSys D, 5 kontaktů (5NO), 10A/690V, pro ovládání elektromagnetických zátěží AC-15/DC-13. Poskytuje řídicí obvod 115V 50/60Hz AC, připojení pomocí pružinových svorek. Pro vysoké provozní rychlosti až 180 cyklů/min a okolní teplotu -40/+60°C zajišťuje vysokou spolehlivost a životnost. Kompaktní (šířka 45 mm), pro přichycení na 35 mm DIN lištu nebo upevnění šroubem. Certifikováno pro více standardů (IEC, UL, CSA, CCC, EAC, Marine), (RoHS/REACh).
Název parametru Hodnota
Jmenovité řídicí napájecí napětí Us AC 60 Hz 115 - 115 V
Jmenovité řídicí napájecí napětí Us AC 50 Hz 115 - 115 V
Počet pomocných kontaktů jako měnič 0
S LED displejem Ne
Ruční ovládání Ne
Rozhraní Ne
Šířka 45 mm
Hloubka 57 mm
Způsob montáže DIN lišta/šroub
Počet pomocných spínacích kontaktů 5
Počet pomocných rozpínacích kontaktů 0
Jmenovitý provozní proud 10 A
Jmenovitý provozní proud Ie, 400 V 10 A
Provozní napětí AC 60 Hz 690 - 690 V
Jmenovitý spínací proud 0.01 A
Provozní napětí AC 50 Hz 690 - 690 V
Druh připojení pomocného proudového obvodu Pružinová svorka
Výška 58 mm
Druh napětí pro ovládání AC
Druh provozního napětí AC
Počet pomocných rozpínacích kontaktů zpožděných 0
Počet pomocných spínacích kontaktů s přdstihem 0
