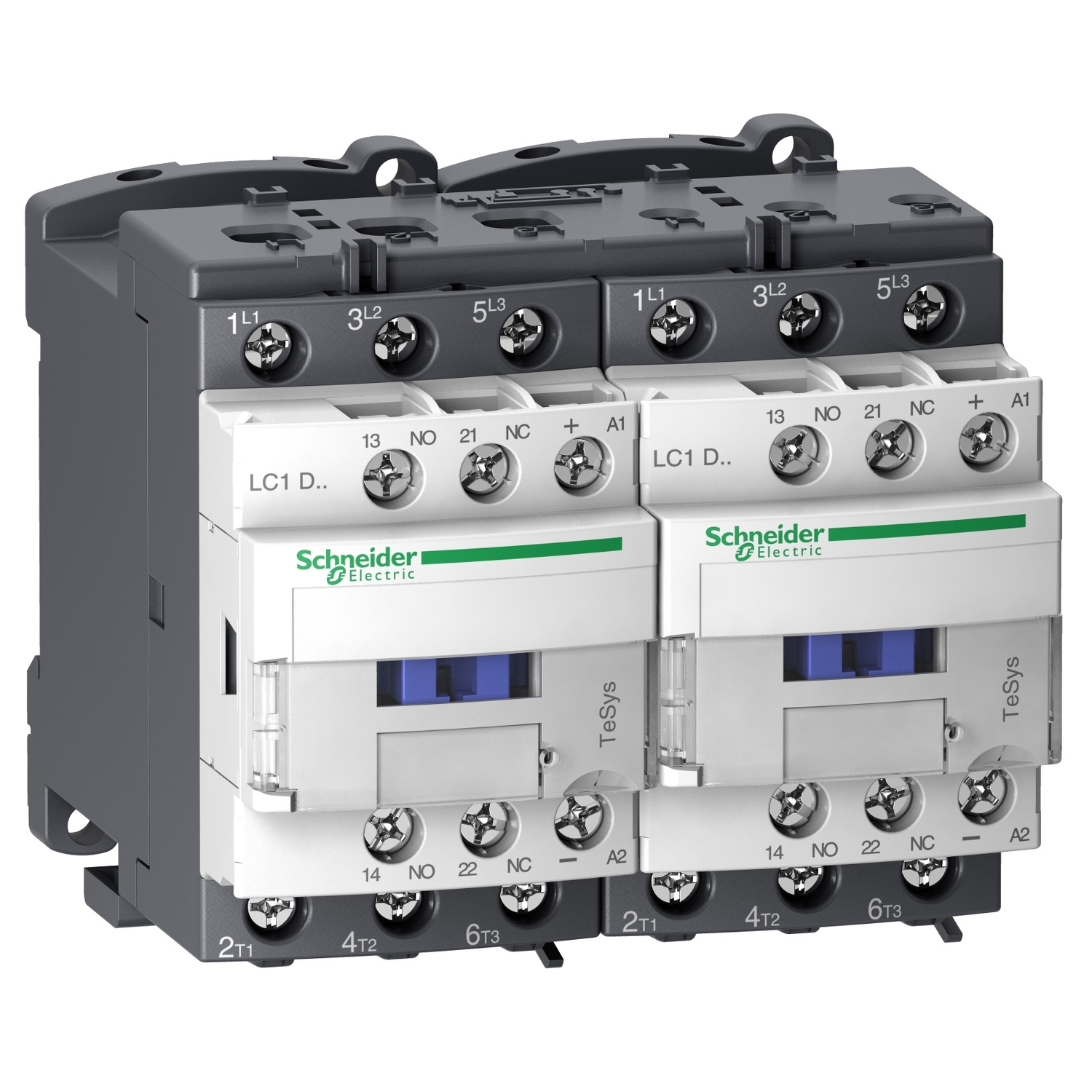

SCHNEIDER TESYS STYKAČ REVERZ 3P 32A 1Z+1V 24V DC NÍZKÁ SPOTŘEBA LC2D32BL

Schneider Electric reverzační stykač 3P(3Z) 32A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81890150 Zkopírováno

Kód dodavatele: LC2D32BL Zkopírováno

EAN: 3389110544701 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 15 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 32 A

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry Příslušenství Související

Schneider Electric reverzační stykač 3P(3Z) 32A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DC

TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 32 A/690 V AC-3 (15kW@400V). Poskytuje nízkoenergetické 24V DC cívky s přechodovým odrušovacím modulem, 2Z+2V vestavěné pomocné kontakty (NC zrcadlové kontakty), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 14.9 kW
Montáž na lištu možná Ano
Jmenovitý provozní proud Ie při AC-1, 400 V 50 A
Hloubka 101 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 85 mm
Všechny parametry
Název parametru Hodnota
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 15 kW
Jmenovitý provozní proud Ie při AC-3, 400 V 32 A
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Krytí (IP) IP20
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Druh napětí pro ovládání DC
Stupeň krytí (NEMA) Ostatní
Jmenovitý provozní výkon NEMA 14.9 kW
Montáž na lištu možná Ano
Jmenovitý provozní proud Ie při AC-1, 400 V 50 A
Hloubka 101 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh provozního napětí DC
Výška 85 mm
