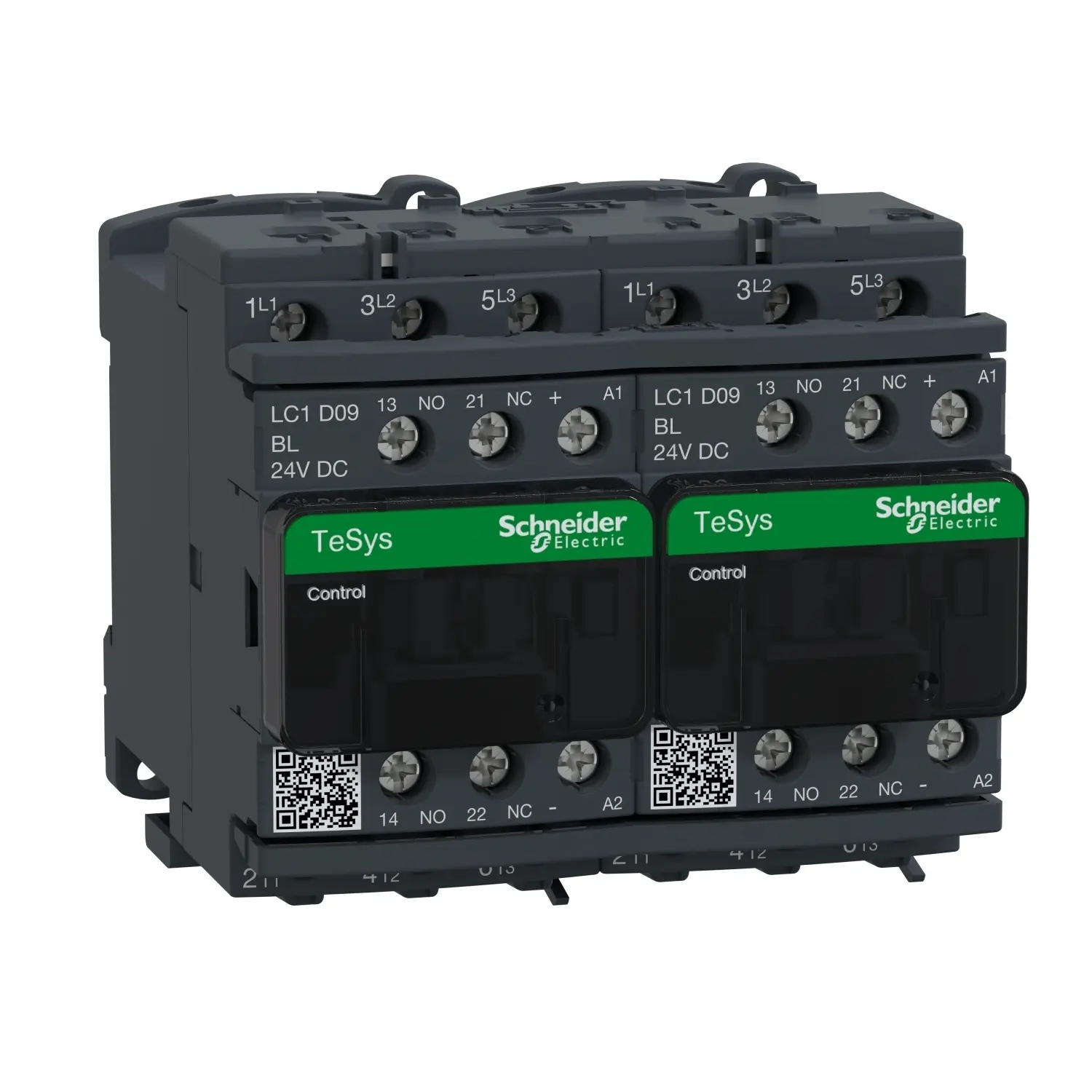

SCHNEIDER TESYS STYKAČ REVERZ 9A 1Z+1V 2,4W LC2D09BL

Schneider Electric reverzační stykač 3P(3Z) 9A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V ... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 83196162 Zkopírováno

Kód dodavatele: LC2D09BL Zkopírováno

EAN: 3389110541410 Zkopírováno

Montáž na lištu možná: Ano

Krytí (IP): IP20

Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A

Jmenovitý provozní proud Ie při AC-1, 400 V: 20 A

Na objednání u dodavatele

K vyzvednutí na pobočkách na objednání

Popis Parametry

Schneider Electric reverzační stykač 3P(3Z) 9A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DC

TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 9 A/690 V AC-3 (4kW@400V). Poskytuje nízkoenergetické 24V DC cívky s přechodovým odrušovacím modulem, 2Z+2V vestavěné pomocné kontakty (NC zrcadlové kontakty), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Název parametru Hodnota
Montáž na lištu možná Ano
Krytí (IP) IP20
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Hloubka 95 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh napětí pro ovládání DC
Druh provozního napětí DC
Výška 77 mm
Jmenovitý provozní výkon NEMA 3.73 kW
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Stupeň krytí (NEMA) Ostatní
Všechny parametry
Název parametru Hodnota
Montáž na lištu možná Ano
Krytí (IP) IP20
Jmenovitý provozní proud Ie při AC-3, 400 V 9 A
Jmenovitý provozní proud Ie při AC-1, 400 V 20 A
Hloubka 95 mm
Šířka 90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod Závitová přípojka
Druh el. připojení hlavního proudového obvodu Šroubová svorka
Počet hlavních spínacích kontaktů 3
Počet hlavních rozpojovacích kontaktů 0
Počet pomocných spínacích kontaktů 1
Počet pomocných rozpínacích kontaktů 1
Provozní napětí DC 440 - 440 V
Druh napětí pro ovládání DC
Druh provozního napětí DC
Výška 77 mm
Jmenovitý provozní výkon NEMA 3.73 kW
Jmenovité řídicí napájecí napětí Us DC 24 - 24 V
Funkce Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V 4 kW
Stupeň krytí (NEMA) Ostatní
