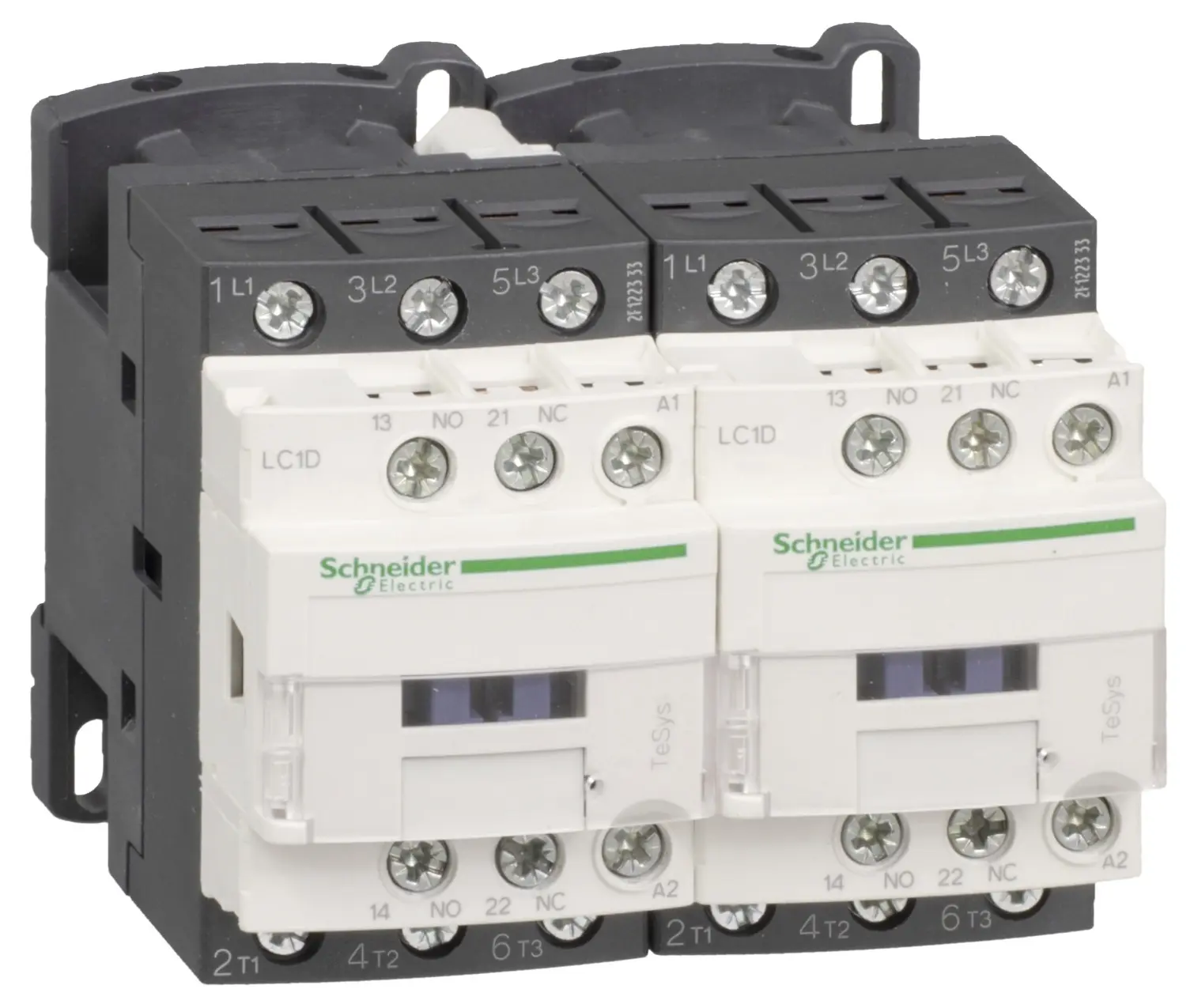

SCHNEIDER TESYS STYKAČ REVERZ LC2D12BD 3P 12A 1Z 1V 24V DC CÍVKA S ROZŠÍŘ. ROZSAHEM A ODRUŠ.MODULE

Schneider Electric reverzační stykač 3P(3Z) 12A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V... Zobrazit více

Výrobce: SCHNEIDER ELECTRIC

Kód produktu: 81687269 Zkopírováno

Kód dodavatele: LC2D12BD Zkopírováno

EAN: 3389110392258 Zkopírováno

Funkce: Reverzní stykač

Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW

Jmenovitý provozní proud Ie při AC-3, 400 V: 12 A

Jmenovité řídicí napájecí napětí Us DC: 24 - 24 V

Na objednání obvykle do 11 dnů

K vyzvednutí na pobočkách obvykle do 11 dnů

Pobočka	Dostupnost
Brno - Kšírova (centrála)	Na objednání obvykle do 11 dnů
Brno - Řečkovice	Na objednání obvykle do 11 dnů
Blansko	Na objednání obvykle do 11 dnů
Bystřice nad Pernštejnem	Na objednání obvykle do 11 dnů
Čáslav	Na objednání obvykle do 11 dnů
Česká Třebová	Na objednání obvykle do 11 dnů
Hradec Králové	Na objednání obvykle do 11 dnů
Hustopeče	Na objednání obvykle do 11 dnů
Chotěboř	Na objednání obvykle do 11 dnů
Jevíčko	Na objednání obvykle do 11 dnů
Kladno	Na objednání obvykle do 11 dnů
Kroměříž	Na objednání obvykle do 11 dnů
Liberec	Na objednání obvykle do 11 dnů
Pardubice	Na objednání obvykle do 11 dnů
Praha 13 - Stodůlky	Na objednání obvykle do 11 dnů
Praha 4 - Spořilov	Na objednání obvykle do 11 dnů
Praha 9 - Horní Počernice	Na objednání obvykle do 11 dnů
Prostějov	Na objednání obvykle do 11 dnů
Rychnov nad Kněžnou	Na objednání obvykle do 11 dnů
Sokolov	Na objednání obvykle do 11 dnů
Svitavy	Na objednání obvykle do 11 dnů
Šenov u Nového Jičína	Na objednání obvykle do 11 dnů
Tišnov	Na objednání obvykle do 11 dnů
Trutnov	Na objednání obvykle do 11 dnů
Třebíč	Na objednání obvykle do 11 dnů
Uherské Hradiště	Na objednání obvykle do 11 dnů
Uherské Hradiště - Jaktáře	Na objednání obvykle do 11 dnů
Velké Meziříčí	Na objednání obvykle do 11 dnů
Vysoké Mýto	Na objednání obvykle do 11 dnů
Zábřeh	Na objednání obvykle do 11 dnů
Zastávka u Brna	Na objednání obvykle do 11 dnů
Zlín	Na objednání obvykle do 11 dnů
Žďár nad Sázavou	Na objednání obvykle do 11 dnů

Cenu a nákup zobrazíme po přihlášení

Ceny na ELKOV jsou individuální podle vaší smlouvy. Přihlaste se a uvidíte svou cenu i možnost objednání.

Kontaktovat obchodníka

Nemáte účet?

Popis Parametry Příslušenství Související

Popis

Schneider Electric reverzační stykač 3P(3Z) 12A AC-3 440V-pomocné kontakty 1Z+1V-cívka 24V DC

TeSys D reverzační stykač - 3P (3Z) - pro aplikace ovládání motoru do 12 A/690 V AC-3 (5.5kW@400V). Poskytuje 24V DC cívky s přechodovým odrušovacím modulem, 2Z+2V vestavěné pomocné kontakty (NC zrcadlové kontakty), připojení šroubovými svorkami. Pro provozní rychlosti do 3 600 cyklů/hod. a prostředí až do 60 °C zajišťuje vysokou spolehlivost a odolnost. Kompaktní (šířka 90 mm), montáž na lištu DIN nebo upevnění šroubem. S předzapojenými reverzačními napájecími přívody mechanické blokování (bez elektrického blokování). Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).

Parametry

Název parametru	Hodnota
Funkce	Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V	5.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V	12 A
Jmenovité řídicí napájecí napětí Us DC	24 - 24 V
Krytí (IP)	IP20
Druh el. připojení hlavního proudového obvodu	Šroubová svorka
Druh napětí pro ovládání	DC
Stupeň krytí (NEMA)	Ostatní
Jmenovitý provozní výkon NEMA	5.59 kW
Montáž na lištu možná	Ano
Jmenovitý provozní proud Ie při AC-1, 400 V	25 A
Hloubka	95 mm
Šířka	90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod	Závitová přípojka
Počet hlavních spínacích kontaktů	3
Počet hlavních rozpojovacích kontaktů	0
Počet pomocných spínacích kontaktů	1
Počet pomocných rozpínacích kontaktů	1
Provozní napětí DC	440 - 440 V
Druh provozního napětí	DC
Výška	77 mm

Všechny parametry

Název parametru	Hodnota
Funkce	Reverzní stykač
Jmenovitý provozní výkon při AC-3, 400 V	5.5 kW
Jmenovitý provozní proud Ie při AC-3, 400 V	12 A
Jmenovité řídicí napájecí napětí Us DC	24 - 24 V
Krytí (IP)	IP20
Druh el. připojení hlavního proudového obvodu	Šroubová svorka
Druh napětí pro ovládání	DC
Stupeň krytí (NEMA)	Ostatní
Jmenovitý provozní výkon NEMA	5.59 kW
Montáž na lištu možná	Ano
Jmenovitý provozní proud Ie při AC-1, 400 V	25 A
Hloubka	95 mm
Šířka	90 mm
Typ el. připojení pro pomocný a řídicí proudový obvod	Závitová přípojka
Počet hlavních spínacích kontaktů	3
Počet hlavních rozpojovacích kontaktů	0
Počet pomocných spínacích kontaktů	1
Počet pomocných rozpínacích kontaktů	1
Provozní napětí DC	440 - 440 V
Druh provozního napětí	DC
Výška	77 mm
